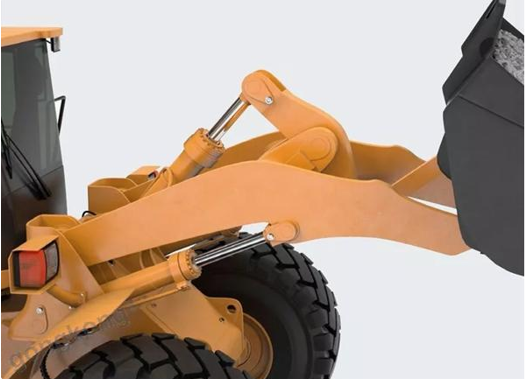

Обнаружение положения поршня в цилиндре имеет важное значение для точного мониторинга и управления различными машинами и системами пневматического управления на производственной линии до гидравлических цилиндров на экскаваторах, сбрасывающих детали на грузовиках. Традиционные решения обычно модифицируют сам цилиндр, добавляя магнитное кольцо в стержень цилиндра. Установите высокий давление Устойчивый датчик в стенке цилиндра, чтобы обнаружить конечное положение. Оба решения требуют модификации и повторения цилиндра.
Теперь вам не нужно модифицировать сам цилиндр, чтобы точно определить положение поршняУльтразвуковой датчик расстоянияАнкет В то же время быстрая и удобная установка и надежные данные также важны независимо от материала поршня, дизайна и того, является ли сам поршень пневматическим или гидравлическим.
Решение

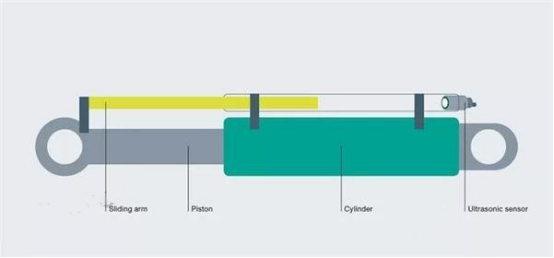

Ультразвуковые датчики часто используются для обнаружения положения поршня. Для этого необходимо установить трубку рядом с цилиндром. Установите скользящую руку в трубу и подключите его к поршню. УстановкаУльтразвуковой датчик близостиНа другом конце трубы, чтобы обнаружить расстояние от другого конца скользящей руки. Ультразвуковой датчик и его ультразвуковой преобразователь простираются в трубопровод. В трубе предусмотрено отверстие, чтобы позволить воздуху в скользящей руке сбрасываться.
В зависимости от длины цилиндра можно использовать ультразвуковые датчики серии UC800-F77, M18 или M30. Это решение не требует модификации и повторения самого цилиндра, и оно не будет выдерживать давление, поскольку оно установлено за пределами воздушного цилиндра. Используемые трубы должны быть в форме и свободны от сварочных швов. В зависимости от его длины диаметр трубы может быть от 30 до 65 мм. Ультразвуковые датчики могут быть легко параметризованы по мере необходимости.
Уникальное преимущество
Ультразвуковые датчики могут быть установлены в соответствующих местах вокруг цилиндра без необходимости модифицировать сам цилиндр. Он может реализовать обнаружение положения обоих концов посредством непрерывного измерения выключателя выключателя и движения поршня. Даже в чрезвычайно сложных средах интегрированная температурная компенсация в ультразвуковом датчике обеспечивает надежную запись данных.
Особенности с первого взгляда
Точное обнаружение позиции поршня
Простая настройка предела точки переключения или аналогового значения посредством программного обеспечения для обучения или параметризации
Надежная производительностьУльтразвуковой воздушный преобразовательне зависит от дождя, снега, пыли или ветра
Гибкая установка на воздушном цилиндре
Операция датчика без технического обслуживания
