PZ1000K064
Piezohannas
PZ1000K064
Высококачественный пьезовый диск для ультразвуковых испытаний UT Investections
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей с сильной технологиейOgy Force. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
 Pzt4 Материал пьезо |  Пьезоэлектрический диск датчик |
|
Размер:
Стандартный размер пьезовых дисков:
Диапазон пьезого диска для производства:
Диаметр: 2 мм-120 мм
Толщина: 0,1 мм-30 мм
Приложения ультразвукового тестирования (UT):
Ультразвуковое тестирование представляет собой объемный неразрушающий метод тестирования (NDT). В отличие от методов проверки поверхности, UT позволяет найти недостатки внутри материала. Высокочастотные звуковые волны отправляются в материал с ультразвуковым преобразователем. Ультразвук, который отражает дефекты в материале, становятся видимыми на графике. Ультразвуковое тестирование дает понимание глубины, размера, природы и ориентации обнаруженных указаний. Толщина материала, такая как толщина стенки труб, также может быть измерена. MME Group имеет многолетний опыт применения инспекций UT во всех промышленных секторах.
Типичное значение \"Хард \"
Твердые материалы PZT | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Диэлектрическая постоянная | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Коэффициент связи | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Пьезоэлектрический коэффициент | D31 | 10-12м/т | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12м/т | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM/N. | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM/N. | 28 | 25.3 | 24 | 25 | 22.6 | |
Частотные коэффициенты | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Коэффициент упругого соответствия | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Маханический коэффициент качества | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Диэлектрический коэффициент потери | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Плотность | ρ | G/см3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Кюри температура | ТК | ° C. | 320 | 320 | 320 | 310 | 310 |
Модуль для младших | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Соотношение яда | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |

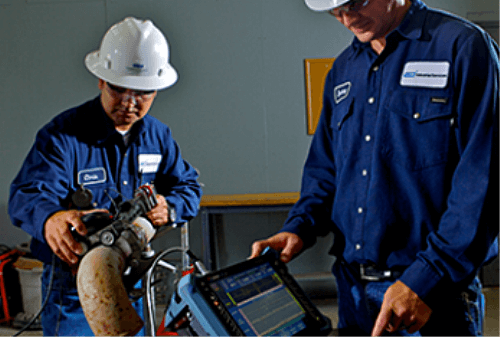

Изображение приложения:
Высококачественный пьезовый диск для ультразвуковых испытаний UT Investections
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей с сильной технологиейOgy Force. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
Pzt4 Материал пьезо | Пьезоэлектрический диск датчик |
|
Размер:
Стандартный размер пьезовых дисков:
Диапазон пьезого диска для производства:
Диаметр: 2 мм-120 мм
Толщина: 0,1 мм-30 мм
Приложения ультразвукового тестирования (UT):
Ультразвуковое тестирование представляет собой объемный неразрушающий метод тестирования (NDT). В отличие от методов проверки поверхности, UT позволяет найти недостатки внутри материала. Высокочастотные звуковые волны отправляются в материал с ультразвуковым преобразователем. Ультразвук, который отражает дефекты в материале, становятся видимыми на графике. Ультразвуковое тестирование дает понимание глубины, размера, природы и ориентации обнаруженных указаний. Толщина материала, такая как толщина стенки труб, также может быть измерена. MME Group имеет многолетний опыт применения инспекций UT во всех промышленных секторах.
Типичное значение \"Хард \"
Твердые материалы PZT | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Диэлектрическая постоянная | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Коэффициент связи | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Пьезоэлектрический коэффициент | D31 | 10-12м/т | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12м/т | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM/N. | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM/N. | 28 | 25.3 | 24 | 25 | 22.6 | |
Частотные коэффициенты | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Коэффициент упругого соответствия | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Маханический коэффициент качества | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Диэлектрический коэффициент потери | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Плотность | ρ | G/см3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Кюри температура | ТК | ° C. | 320 | 320 | 320 | 310 | 310 |
Модуль для младших | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Соотношение яда | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |

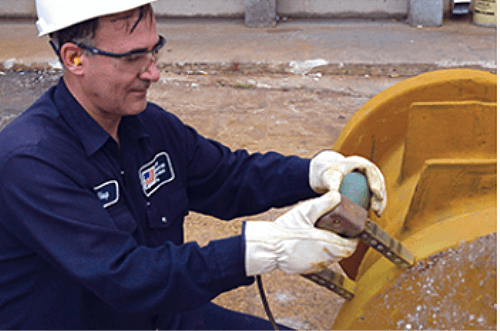

Изображение приложения:
пьезовый диск для неразрушающего тестирования
