PH200
Piezohannas
PH200

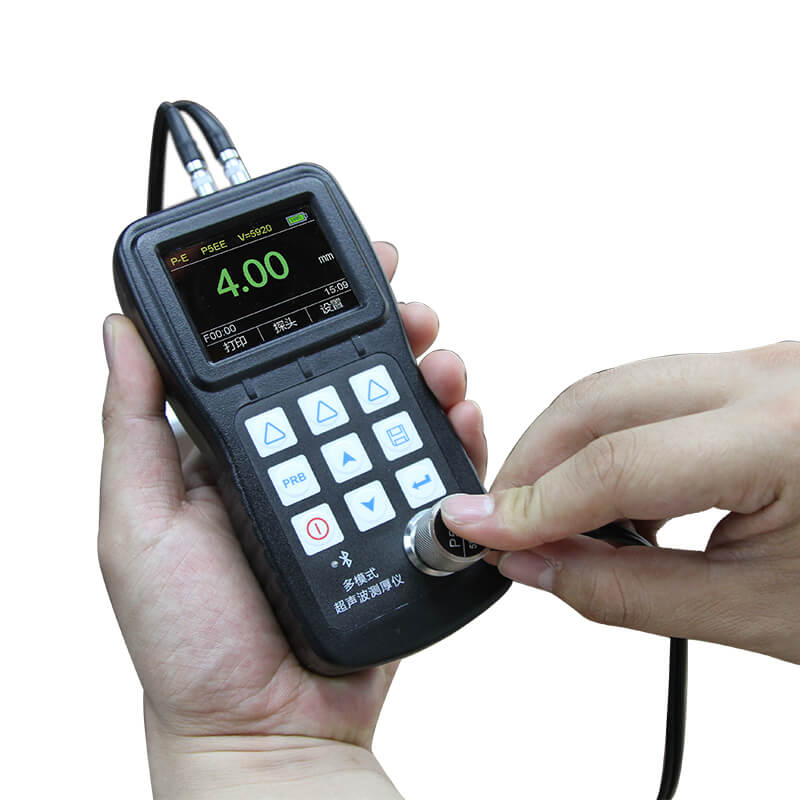

Высокая точная ультразвуковая толщина для бетона
Обзор:
Моdel ph200 естьцифровой ультразвуковой датчик толщины. Основываясь на ультразвуковом принципе, инструмент способен измерять толщину различных материалов, таких как металл, пластмассы, керамика, стекло и многие другие хорошие ультразвуковые проводники. Это также может измерить скорость всех видов материалов. По сравнению с традиционными методами измерения преимущества манометра ультразвуковой толщины подвергаются воздействию одной стороны заготовки для завершения измерения. Уникальные неразрушительные результаты тестирования обеспечивают идеальное решение для тестирования толщины закрытых труб, контейнеров и т. Д. Трубы и сосуды давления. Это также можно использовать для точного измерения листового металла и обработанных деталей.
Технические параметры:
Отображать | 128 × 64 точечная матрица ЖК -дисплеев с эль -подсветкой. |
Диапазон измерения | (0,75～300) мм (в стали) |
Диапазон скорости звука | (300 ~ 19999) M/s |
Разрешение | 0,1/0,01 мм |
Точность | ±（Толщина 0,5%+0,01）мм |
Единицы | Метрика/имперская единица выбирается |
Частота измерения | Четыре показания измерений в секунду для измерения одной точки и десять в секунду для режима сканирования |
Хранилище | МемОри для100 файлы (до100 значения для каждого файла) хранимых значений |
Измерение толщины Режимы | Измерение толщины одной точки и измерение толщины сканирования |
Функция тревоги | Lupper и нижний предел могут быть предварительно установлены. Он будет автоматически тревожить, когда значение результата превышает предел |
Источник питания | Два размера \"aa \", щелочные батареи 1,5 вольт |
Рабочее время | Более 100 часов (эль -подсветка) |
Коммуникация | Порт USB |
Контур | Экструдированный алюминиевый корпус, подходящий для использования в плохих условиях труда |
Схема измерения | 132 мм × 76 мм × 32 мм |
Масса | 345G |
Функции:
l Подходит для измерения металла (такого как сталь, чугун, алюминий, медь и т. Д.), Пластмасс, керамику, стекло, стекло волокна и любые другие хорошие ультразвуковые проводники;
l Доступны двойные прямые зонды с различными частотами и размерами кристаллов;
l Нулевая калибровка, двухточечная калибровка, автоматическая система коррекции ошибок;
l Известная толщина, скорость звука может быть измерена, чтобы повысить точность измерения;
l Индикатор состояния связи, показывающий состояние связи;
l El Backlight для легкого использования в тускло освещенных средах;
l Оставшийся индикатор батареи может отображать оставшуюся питание в режиме реального времени;
l Автоматический сон и автоэконом отключение для сэкономить время автономной работы
l Небольшая, портативная, высокая достоверность для суровой рабочей среды, антивибрации, анти-шока и антиэлектромагнитных помех.
Цифровой манометр толщины ультразвуковой толщины определяет толщину детали или структуры путем точного измерения времени, необходимого для короткого ультразвукового импульса, генерируемого преобразователем для прохождения через толщину материала, отражается от задней или внутренней поверхности и возвращается к преобразователь. Измеренное двухстороннее время транзита делится на два для учета пути перемещения вниз и спины, а затем умножается на скорость звука в материале. Результат выражен в известных отношениях.
Where：
H－Толщина испытательной части.
v－Скорость звука в материале.
t－Измеренное время транзита в круглой поездке.
Чтобы убедиться, что зонд, работающий должным образом, ему необходимо использовать кучу для изоляции воздуха между поверхностью зонда и измеренной поверхностью заготовки. Жидкость, используемая для соединения между зондом и заготовкой, называется как муфта.
Выбор преобразователя:
Модель | Фрагмент | Диам | Диапазон измерения | Нижний предел | Описание |
N05 | 5 МГц | 10 мм | 1,2 мм-230 мм（В стали） | Φ20 мм × 3,0 мм | Нормальное измерение |
N05/90 ° | 5 МГц | 10 мм | 1,2 мм-230 мм（В стали） | Φ20 мм × 3,0 мм | Нормальное измерение |
N07 | 7 МГц | 6 мм | 0,75 мм～80,0 мм（В стали） | Φ15 мм × 2,0 мм | Для тонкой трубной стенки или небольшой кривизны измерение стенки трубы |
Ht5 | 5 МГц | 12 мм | 3.0～200 мм（В стали） | 30 мм | Для высокой температуры (ниже, чем 300 ℃) Измерение. |
N02 | 2,5 МГц
| 14 мм
| 3,0 мм～300,0 мм（В стали） До 40 мм (HT200) | 20 мм | Для густых, сильно ослабляющих, или Материалы с высоким рассеянием |
Конфигурация:
Стандартный Конфигурация | Нет. | Вещь | Количество | Примечание |
1 | Основное тело | 1 | ||
2 | Зонд: N05/90 ° | 1 | ||
3 | Купон | 1 | ||
4 | Инструментальный случай | 1 | ||
5 | Руководство по эксплуатации | 1 | ||
6 | Щелочная батарея | 2 | ||
7 | Отвертка | 1 | ||
По желанию Конфигурация | 1 | Зонд: N05 (5 МГц) | ||
2 | Зонд: N02 (2.5МГц) | |||
3 | Зонд: N07 (7МГц) | |||
4 | Зонд: HT5 (5 МГц) | |||
5 | Высокая температура | |||
6 | USB-кабель | |||
7 | DataPro Software |
