PHA-200-01VE
Piezohannas
PHA-200-01VE
Датчик датчика датчика с измерителями ультразвукового газа из нержавеющей стали.
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PHA-200-01VE | ||
Частота | 200 кГц ± 5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 2270 Ом ± 20％ | ||
740pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние:0,3м， Эхо -амплитуда：45 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤1Килограммы или 0,1 МПа | |||
| (Продолжительность пучка) Ширина луча полуосновной@-3db: 9 ° ± 2， Резкий угол:21 ° ± 4 | ||
Корпус Материал | нержавеющая сталь | ||
Применение | Анеморумометр, газ расходомер | ||
Уровень защиты | IP68 | ||
Масса | 15 г ± 5％ (длина：24 см） | ||
Инструкции по проводке | Интегрированный тип: красный+， белый ， черный: экранированный проволоки (датчик температуры необязательно) | ||

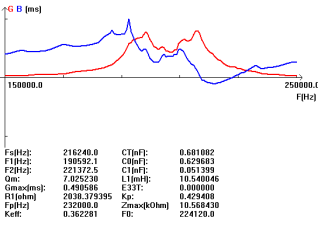

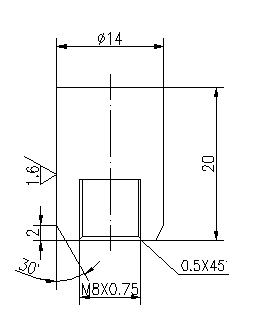

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схемам ультразвуковых датчиков расстояния :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
Применение счетчиков потока газа:
Промышленность схемы потока газа широко используются для применения жидкости и воды, долгое время было признано, что зажим по технологии потока газа не может быть применен к измерению массового потока газа, главным образом из -за фундаментальных теоретических пределов измерения. Передаваемая звуковая энергия получает традиционные ультразвуковые преобразователи. Тем не менее, достижения в области зажима по технологии измерения потока и обработки потока газа означали, что, несмотря на более низкие уровни акустического импеданса и более высокие уровни затухания в большинстве газов, зажим на счетчика потока газа теперь может измерять время транзита в газах, где соотношение сигналов и шумов чрезвычайно низкий. Теперь можно измерить природный газ, готовить на пару, сжатый воздух, водород, сжатый воздух и многое другое, используя зажим на расходах.
