PHA-300-050A
Piezohannas
PHA-300-050A
Ультразвуковой датчик ультразвукового датчика 300 кГц для измерения короткого расстояния
Предметы | Технические параметры | Изображение | |
Имя | 300КГц Ультразвуковой датчик |
| |
Модель | PhA-300-050A | ||
Частота | 300 кГц ±5% | ||
Расстояние обнаружения | 0.10～0,5 м | ||
Минимум Параллельный LMpedance | 1500 Ом ± 20％ | ||
Емкость | 350pf ± 20％@1 кГц | ||
Чувствительность | Напряжение за рулем：750vpp，Расстояниеe0,3м， Эхо -амплитуда 3мв. | ||
Работа Напряжение | Вершина горы Напряжение ＜ 1000 VPP | ||
Работа Температура | -40～+80 ℃ | ||
Давление | ≤3kilos или 0,3 МПа | ||
Угол | (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7 ° ± 2 ， Острый угол :: 16 ° ± 4 | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой датчик，диастиметр，газовый проток | ||
Монтаж Измерение | 10 мм | ||
Уровень защиты | IP68 | ||
Масса | 5G ± 5％（ Длина ： 20 см) | ||
Инструкции по проводке | Интегрированный интерфейс：Красный+，Белый-，Черный: экранированный （ дефолт : без Датчик температуры）
| ||

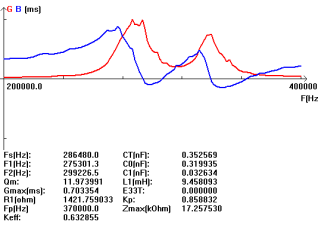

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :

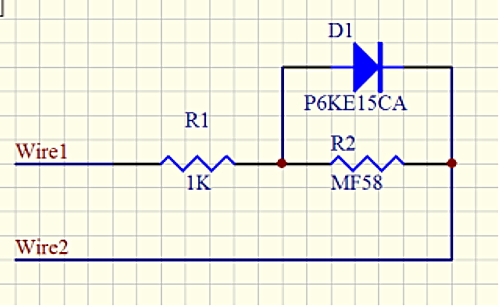

Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:

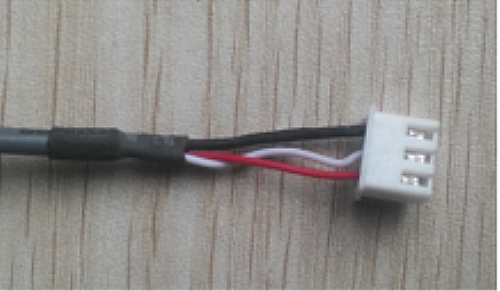

1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
Ультразвуковой датчик ультразвукового датчика 300 кГц для измерения короткого расстояния
Предметы | Технические параметры | Изображение | |
Имя | 300КГц Ультразвуковой датчик |
| |
Модель | PhA-300-050A | ||
Частота | 300 кГц ±5% | ||
Расстояние обнаружения | 0.10～0,5 м | ||
Минимум Параллельный LMpedance | 1500 Ом ± 20％ | ||
Емкость | 350pf ± 20％@1 кГц | ||
Чувствительность | Напряжение за рулем：750vpp，Расстояниеe0,3м， Эхо -амплитуда 3мв. | ||
Работа Напряжение | Вершина горы Напряжение ＜ 1000 VPP | ||
Работа Температура | -40～+80 ℃ | ||
Давление | ≤3kilos или 0,3 МПа | ||
Угол | (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7 ° ± 2 ， Острый угол :: 16 ° ± 4 | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой датчик，диастиметр，газовый проток | ||
Монтаж Измерение | 10 мм | ||
Уровень защиты | IP68 | ||
Масса | 5G ± 5％（ Длина ： 20 см) | ||
Инструкции по проводке | Интегрированный интерфейс：Красный+，Белый-，Черный: экранированный （ дефолт : без Датчик температуры）
| ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
