Датчик ультразвукового расходомера дальнего действия 400 кГц для ультразвукового расходомера

Применение: ультразвуковая проточка , подводной диапазон искатель диапазона
штат:
Количество:
  • PHW-400-A

  • Piezohannas

  • PHW-400-A

400 кГц длинный ультразвуковой проточный преобразователь для ультразвукового потока.






1. Технические параметры:


Предметы

Технические параметры


Имя

400 кГц  Подводный ультразвук преобразователь



400 кГц длинный ультразвуковой проточный преобразователь для ультразвукового потока.

Модель



PhW-400-A

Частота

400 кГц ±5%

Расстояние обнаружения

0.340 м

Минимум

Параллельный LMpedance

90 Ом ± 20

Емкость

2000pf ± 20@1 кГц



Чувствительность

Напряжение вождения: 24vpp 、 Расстояние: 0,3 м 、

Эхо -амплитуда : 600 мВ

Работа

Напряжение

Вершина горы  Напряжение< 700vpp

Работа

Температура

-40+80 ℃

Давление

≤3kilos или 0,3 МПа



Угол

(Продолжительность пучка) Ширина луча с половиной мощности@-3db: 5,0 ° ± 1 ,

Острый угол: 12 ° ± 2

Корпус  Материал

Пома



Применение

Ультразвуковая платная схема , подводной диапазон искатель диапазона

Монтаж

Измерение

Смотрите рисунок структуры продукта

Уровень защиты

IP68

Масса

90 г ± 5% (Длина : 2m)

Инструкции по проводке

     Красный+, белый , черный: экранированный провод ;

(без Датчик температуры по умолчанию)

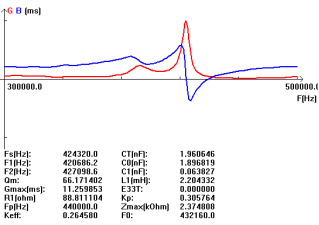

Кривая допуска

Структура продукта



$ B6er7w3`y8fi] k`eigcd

(P32foe@`v2p2ayss0lrao6

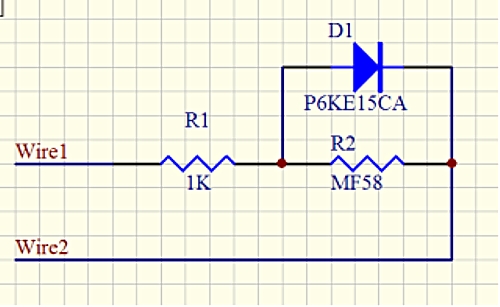

2. Схема схема датчика температуры, схема тестовой схемы схема





0ryjg8d (6_Q9xm%86pdg


O3`1pa5yr5%z5`dq1r
