PH-8
Piezohannas

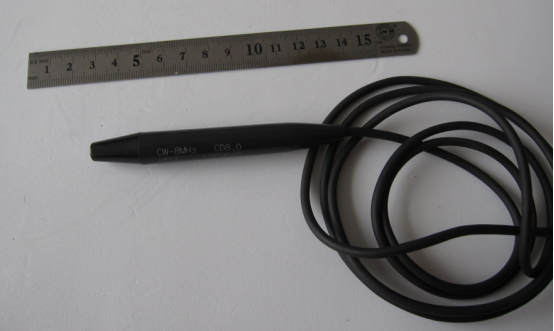

PH-8
Допплеровский допплеровский допплеровский допплеровский допплеровский допплеровский допплеров
Введение:
Разработанное нами устройство для измерения доплеровского крови может оборудовать 2 МГц, 4 МГц, 8 МГц датчик крови для измерения различной глубины кровотока. Выходной интерфейс - это USB -порт, а входной питание является стандартной мощностью ПК. Там может предложить какие -то необработанные данные или рассчитанные данные в виде вице -президента; VM, VD, PI, RI, SD, HR. Кроме того, мы могли бы предложить выходной сигнал как растровый спектр при непосредственном подключении с вашим ноутбуком или ПК.
Технологические параметры:

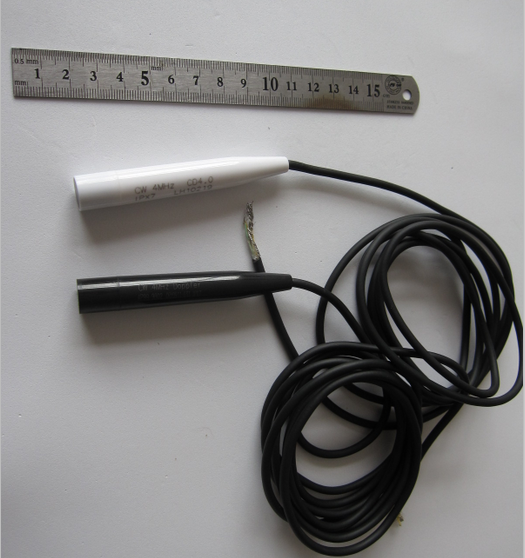

Модель | PH-2 | Ph-4 | Ph-8 |
Рабочая частота | 2 МГц ± 10% | 4 МГц ± 10% | 8 МГц ± 10% |
Рабочий метод | Пульсная волна | Непрерывная волна | Непрерывная волна |
Статическая емкость | 2900pf ± 20% | Отправить: 1500pf ± 20% получить: 1500pf ± 20% | Отправить: 500pf ± 20% получить: 500pf ± 20% |
Относительная чувствительность | > -9DB | > -20db | > -15db |
Относительная полоса пропускания | ≥30% | ≥15% | ≥20% |
Приемная смешанная | --- | <-50db | <-50db |
Основное использование | Для анализа кровотока мозга | Для анализа кровотока сонной артерии | Для поверхностного анализа кровотока сосудов |
1 Основной контент и объем приложения:
Технические требования предусматривают основные технические требования типа импульсной волны единичной Непрерывное тип волн (CW) ультразвуковые допплеровские зонды, в качестве основы для технической проверки и оценки.
2 Эталонный стандарт:
ZBC41010 Единый импульс - общие технические требования и методы измерения для Echo Ultrasonic Transducers.
GB6385 конкретные требования безопасности ультразвукового диагностического оборудования.
3 Условия, символы:
3.1 Рабочая частота fo
Частота, соответствующая пиковому значению допплеровского преобразователя и кривой частотной характеристики, состоящей из единицы или пластины с передачей, единица: МГц
3.2 Относительная полоса пропускания △ f/fo
В кривой частотной характеристики, упомянутой в 3.1, соотношение разницы между высокими и низкими частотами FH и FL (ΔF) и FO, соответствующее падению на 6 дБ на оптимальной частоте FO
Δf / fo = (fh - fl) / fo╳100 % единица %
3.3 Относительная чувствительность
Количество децибел в соотношении напряжения сигнала, приложенное к передающей пластине к выходному напряжению VR на приемной пластине под указанной отражающей целью
Mtr = 20logvr/VT Блок DB
(Для единичного импульсного преобразователя количество децибел в соотношении VT к VR на той же пластине)
3.4 Отправка сигнал микс MC
Количество децибел в соотношении напряжения сигнала, приложенное к излучающей пластине к выходному напряжению VR на приемной пластине, когда преобразователь выгружен.
То есть: mc = 20logvr/vt единица db
4 Технические требования:
4.1 PW Ultrasonic Transducer:
4.1.1 Рабочая частота (FO): 2 МГц ± 0,2 МГц
4.1.2 Статическая емкость (CO): 2300PF ± 15%
4.1.3 Относительная полоса пропускания (△ f/fo): ≥30%
4.1.4 Относительная чувствительность (MTR): лучше -8 дБ
4.2 CW Ultrasonic Transducer (4 МГц):
4.2.1 Рабочая частота (FO): 4 МГц ± 0,4 МГц
4.2.2 Статическая емкость (CO): 1200 PF ± 15% для каждого из передачи и получение.
4.2.3 Относительная полоса пропускания (△ f/fo): ≥15%
4.2.4 Относительная чувствительность (MTR): лучше -20 дБ
4.2.5 Смешивание передачи и приема (MC): <-50DB
4.3 CW Ультразвуковой преобразователь (8 МГц)
4.3.1 Рабочая частота (FO): 8 МГц ± 0,8 МГц
4.3.2 Статическая емкость (CO): 500pf ± 15%.
4.3.3 Относительная полоса пропускания (△ f/fo): ≥20%
4.3.4 Относительная чувствительность (MTR): лучше -15 дБ
4.3.5 Смешивание передачи и приема (MC): <-50DB
