PR1000K0134
Piezohannas
PR1000K0134

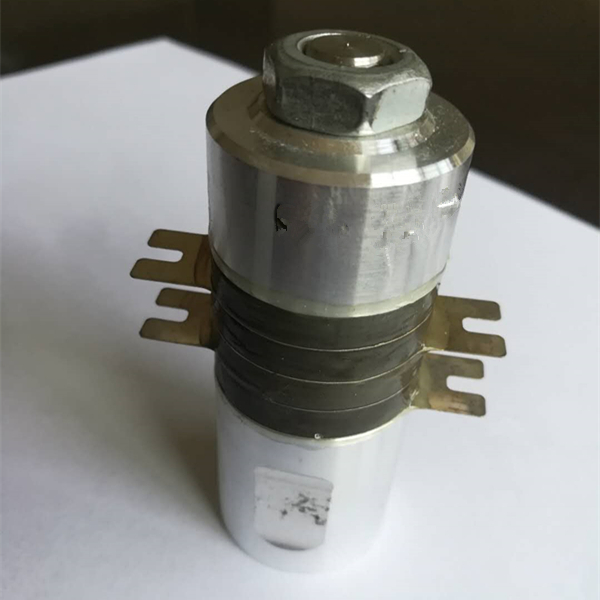

Пользовательские пьезоцерамические кольцевые компоненты для ультразвукового сварщика
1. Описание Продукта
- Пьезо Материал: PZT-8
- Размеры: OD50*ID20*6 мм
- Резонансная частота: 33 ± 5%кГц
- Статическая емкость: 2500 ± 20%PF
-Resonant Impedance≤100
-Электрод: серебряный электрод

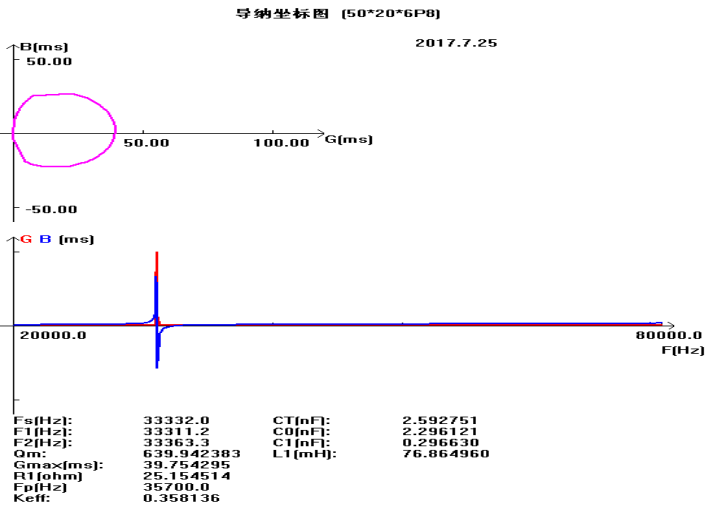

Кривая допуска:
2. Пьезо кольцо для ультразвуковой сварки в наличии:
ОДИН38*Я БЫ15*5 мм
OD45*ID15*5 мм
OD50*ID17*5 мм
OD50*ID23*5 мм
ОДИН50*Я БЫ23*6 (6,5) мм
Диапазон пьезо керамического кольца
Внешний диаметр: 5,0 - 100 мм
Внутренний диаметр: (2,0 - 35 мм)
Толщина: (0,2 - 15 мм)
Выбор металлизации (серебро, никель, золото и другие по запросу)
Широкий выбор составов PZT
4.typical Value of \"Hard \" Pzt Материал.
Твердые материалы PZT | |||||||
Характеристики | PZT-41 | PZT-42 | PZT-43 | PZT-82 | PBAS-4 | ||
Диэлектрическая постоянная | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Коэффициент связи | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Пьезоэлектрический коэффициент | D31 | 10-12м/т | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12м/т | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM/N. | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM/N. | 28 | 25.3 | 24 | 25 | 22.6 | |
Частотные коэффициенты | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Коэффициент упругого соответствия | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Маханический коэффициент качества | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Диэлектрический коэффициент потери | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Плотность | ρ | G/см3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Кюри температура | ТК | ° C. | 320 | 320 | 320 | 310 | 310 |
Модуль для младших | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Соотношение яда | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
5. Стандартные механические допуски:
Внешний диаметр ± 0,150 мм
Внутренний диаметр ± 0,150 мм
Толщина ± 0,05 мм
Плоскостность 0,002 **/0,012 мм макс.
Параллелизм 0,007 **/0,012 мм макс.
Концентричность 0,2 мм
6. Приложения для машины маски:
50*17*6,5 мм пьезо -кольцо используется для сварочной машины, дуэта к вирусу короны, быстрые требования пьезо -кольца необходимы в Китае и за рубежом, это основной компонент для машины маски.
7. Приложения Изображение:
