PhD-300-050A
Piezohannas
PHD-300-050A
300 кГц измерение расстояния ультразвукового преобразователя для датчика уровня
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 300КГцУльтразвуковой датчик |
| |
Модель | КАНДИДАТ НАУК-300-050A | ||
Fзапрашиваемость | 300 кГц ±5% | ||
Расстояние обнаружения | 0.10～0,5 м | ||
Минимум Параллельный LMpedance |
1500 Ом ± 20％ | ||
350pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：750vpp， Расстояние：0,3м， Эхо -амплитуда：3мв. | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Килограммы или0.3MPA | |||
| (Продолжительность пучка) Ширина луча полуосновной @-3db:7° ± 2， Резкий угол:16° ± 4 | ||
Корпус Материал | Под окружающая среда слабый кислота а также Слабая база （Пома） | ||
Применение | Ультразвуковой уровень измерять, Безопасность | ||
10 мм | |||
Уровень защиты | IP68 | ||
Масса | 5G ± 5％ (Длина：20 см） | ||
Инструкции по проводке | Интегрированный Интерфейс：Красный:преобразователь+，Желтый:преобразователь- Черный: экранированный（（Датчик температуры необязательно） | ||

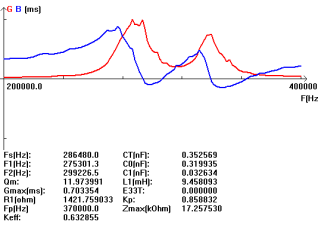

Кривая допуска | PудивлениеSтрансDЯграмма | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
Внутренняя структура ультразвукового преобразователя:
