Как использовать ардуно и ультразвуковые датчики для подсчета объектов на конвейерной ленте производственной конвейера

Шаг 1: Список деталей

· Arduino Uno Poard

· SR04 Ультразвуковой датчик преобразователя

· Тип кабеля USB A/B

· Универсальный 4-контактный кабель рощи

Шаг 2: Подключите ультразвуковой преобразователь 200 кГц к Совету по развитию Arduino

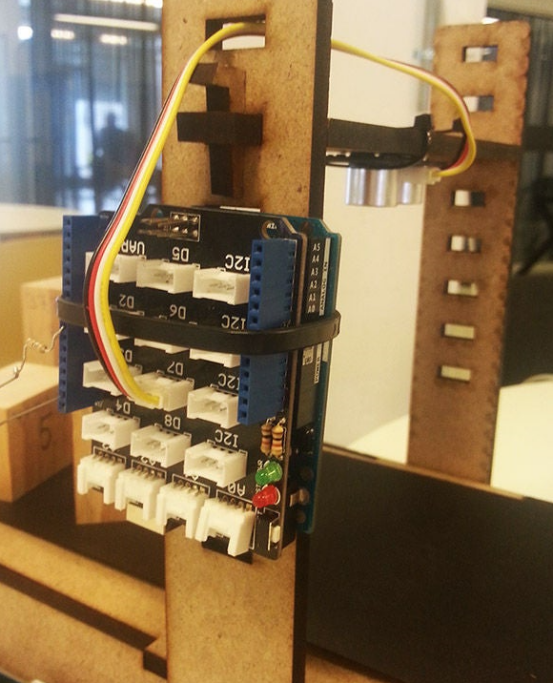

Используйте универсальный 4-контактный кабель рощи, чтобы подключить ультразвуковой датчик в контакте D7 к плате Arduino. Использование кабеля USB A/B для подключения платы разработки Arduino к компьютеру. Расстояние между датчиком и землей составляет 128 мм.

Шаг 3: Напишите код-или загрузите код отсюда.

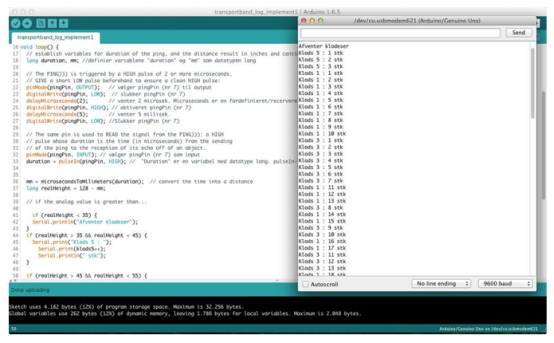

После загрузки кода в Arduino вы должны увидеть что -то подобное, когда вы открываете серийный монитор. Вы можете редактировать интервал в операторе IF, чтобы соответствовать объекту, который будет подсчитан. В примере высота измерения расстояния ультразвукового трансдукации составляет 40 мм, 53 мм и 72 мм.
