Как работает комбинированный преобразователь

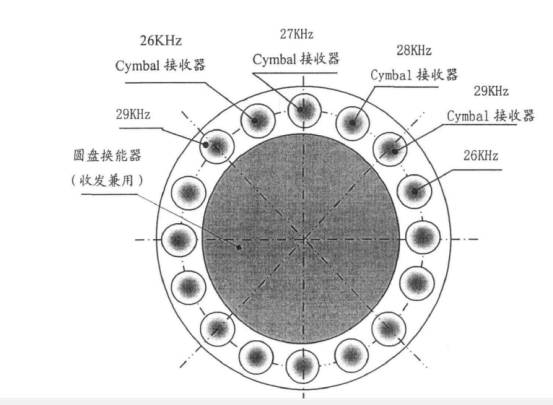

Резонансная частота и полоса пропусканияультразвуковые преобразователивыбираются из пьезоэлектрического керамического диска PZT-5A, поляризованный в направлении толщины в качестве датчика, а радиус R пьезоэлектрического керамического диска составляет 6 мм и имеет толщину h. Высота внешней поверхности внутренней полости составляет r, радиус r внутренней полости составляет около 5 мм, радиус верхней поверхности составляет rz = 1. 5 мм, а высота внутренней полости составляет h = 0. 5 мм, осевая резонансная частота преобразователя может быть выражена, поскольку другие параметры не изменяются, и только толщина HL тонкой оболочки изменяется. Затем частота осевой резонанса линейна с толщиной тонкой оболочки HL, чтобы получить каждыйультразвуковой транс -датчик потокаразличных резонансных частот можно сначала штамповать и образуется из высококачественной бронзовой полосы с толщиной 0,35 мм, а затем толщина HL тонкой оболочки изменяется ручным шлифованием, чтобы сделать осевой резонанс преобразователя частотами 26 КГц, 27 кГц, 28 кГц и 29 кГц указывают на то, что этот метод ручного шлифования возможен для фазы прототипирования прототипа, но он не подходит для массового производства. Комбинированная структура комбинированная преобразователь является датчиком диска в качестве основного преобразователя для передачи и получения ультразвуковых сигналов с определенной полосой пропускной способности; Пропускная способность около 1 кГц (состояние эмиссии) и центральная частота резонанса 26 кГц, 27 кГц, 28 кГц и 29 кГц. Чтобы улучшить чувствительность вспомогательных преобразователей приемника, равномерно распределяется по окружности радиуса 100 мМ, ошеломляющих на четырех разных резонансных частотах, как и с основным преобразователем на обоих концах датчика. Должны применяться соответствующие акустические соответствующие слои и материалы для поддержки.

Принцип работы комбинированногоУльтразвуковой датчик для топливного бакапредназначен для возбуждения датчика диска с центральной частотой 23. 5 кГц сигнала высоковольтного импульса, так что он передает ультразвуковые волны наружу, а основные и вспомогательные преобразователи совместно получают сигналы ECHO, генерируемые мишенью. Анкет Поскольку комбинированная полоса частот комбинированного преобразователя является суперпозицией первичных и вторичных полос преобразователей, он может получить сигнал эхо 22-29. 5 кГц. Когда измерительная цель является стационарной или скорость движения медленная, частота сигнала эха будет попадать в полосу рабочей частоты основного преобразователя, когда вспомогательный преобразователь не работает; и когда измерительная цель движется на более высокой скорости, в то время, из -за эффекта доплеровства, полоса частоты сигнала эха может выходить за пределы полосы частот основного преобразователя. В настоящее время вспомогательный преобразователь функционирует как \"пикап \", чтобы получить эхо, которые главный преобразователь не может воспринимать. На самом деле,Датчик уровня ультразвукового уровня маслане только очень чувствителен в приемном состоянии, но и имеет полосу пропускания, превышающую, чем в состоянии передачи. Таким образом, даже если измеряется статическая мишень, преобразователь по -прежнему имеет небольшое количество выхода заряда, что полезно для повышения чувствительности комбинированного преобразователя.
