Керамический преобразователь пейзоэлектрических дисков Pzt5 для ультразвукового измерения


                     Pzt5 Peizoelectric Discs Ceramic Transducer для ультразвукового измерения

Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей с сильной технологиейOgy Force. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.

Pzt5 материал пьезо

Пьезоэлектрический диск датчик

Пьезой керамический диск

Размер:

Диаметр: φ20 мм
Толщина: 1 мм
Материал: Pzt5

Частота: FST = 2 МГц
Статическая емкость: CT = 4600PF ± 12,5%
Индуктивная потеря: tanΔ = макс. 0,5%
Постоянная пьезоэлектрическая деформация: D33≥450p/n
Испытательная среда: при 25 ° C ± 5 ° C, 60% R.H
Условия испытаний: при 1 кГц, 1 фунт

Стандартный размер пьезовых дисков:

Диапазон пьезого диска для производства:

Диаметр: 2 мм-120 мм
Толщина: 0,1 мм-30 мм

Приложения:

Пьезоцерамические преобразователи для передачи и получения ультразвукового сигнала, необходимых в датчиках уровня для бесконтактного чувствительного уровня жидкостей и объемных твердых веществ.

Ультразвуковые датчики уровня широко используются для бесконтактного определения жидкостей и массовых твердых веществ. Датчик содержит пьезокерамический преобразователь, который может излучать высокочастотные ультразвуковые волны. Пьезокерамический преобразователь установлен над измеряемой поверхностью жидкости. Расстояние поверхности жидкости от датчика определяется путем отправки короткого ультразвукового импульса и измерения времени, которое он отражается с поверхности жидкости.

Материал PZT:

- PZT4 Пьезоэлектрическая керамика имеет двойное поведение приема и передачи с более высокой чувствительностью и более низкой диэлектрической потерей.

- PZT5 пьезоэлектрическая керамика имеет более высокий коэффициент электромеханической связи, умеренная диэлектрическая постоянная и более высокая чувствительность.

- PZT8 Пьезоэлектрическая керамика типа передачи с высокой мощностью имеет хорошее пьезоэлектрическое свойство, высокую механическую прочность, высокое принудительное поле, низкие диэлектрические потери на прочных полях.

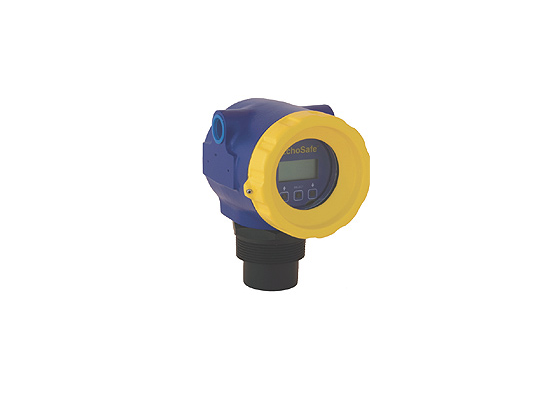

Изображение приложения:
