Критерии оценки эффективности ультразвуковых преобразователей очистки

Во -первых, параметры:

1, Механическая резонансная частотаУльтразвуковой преобразователь очистка
: То есть, рабочая частота системы вибрации, проект должен быть как можно ближе к ожидаемому значению и должна соответствовать рабочей точке питания.

2, динамическое сопротивлениепьезоэлектрическая очистка: Сопротивление серии пьезоэлектрических вибраторов, тем меньше лучше в тех же условиях поддержки. Для очистки или сварочных вибраторов, как правило, от 5 до 20 Ом. Если он слишком большой, будут проблемы в работе вибратора или вибрационной системы, такие как несоответствие схемы или эффективность преобразования и короткий срок службы вибратора.

В целом, QM высокомерного ультразвукового преобразователя очистки должен составлять от 500 до 1000. Если он слишком низкий, эффективность вибратора слишком высока, а источник питания не может быть сопоставлен. Для ультразвуковой сварки или обработки значение QM самого вибратора, как правило, составляет около 50-1000, а вся система-1500-3000.

Эффективность вибрации низкая, но она не может быть слишком высокой, потому что чем выше QM, тем более узкий - рабочая полоса пропускания, и источник питания трудно соответствовать, то есть источник питания трудно работать в точке резонансной частоты и устройство не может работать.

4, Свободная емкость: емкость пьезоэлектрического устройства при частоте 1 кГц, это значение согласуется со значением, измеренным цифровым измерителем емкости. Это значение вычитает динамический конденсатор C1, чтобы получить истинную статическую емкость CO, CO = CT-C1. Используйте CO, чтобы сбалансировать индуктор с индуктором. В стиральной машине или в конструкции схемы ультразвуковой обработки машины обработка правильно уравновешивание СО может увеличить коэффициент мощности источника питания. Существует два метода использования баланса индуктора, параллельной настройки и серии настройки.

Частота анти-резонансного преобразователя 28 кГц датчика: резонансная частота параллельной ветви вибратора Яо Дан. На этой частоте импеданс Zmax пьезоэлектрического вибратора является самым большим. Если Zmax анти-гармонического импеданса низкий, у вибратора есть проблема.

Во -вторых, графика

Производительность вибрации ультразвукового преобразователя более чистых деталей может быть непосредственно оценить по логарифмическому графику, который является относительно интуитивно понятным и практичным.

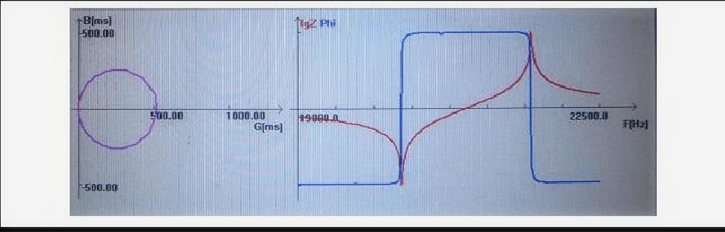

1. При нормальных обстоятельствах круг допуска и кривая проводимости, как показано на следующем рисунке. Круг доступа представляет собой один круг, а логарифмические координаты имеют только пару минимальных и максимальных значений.

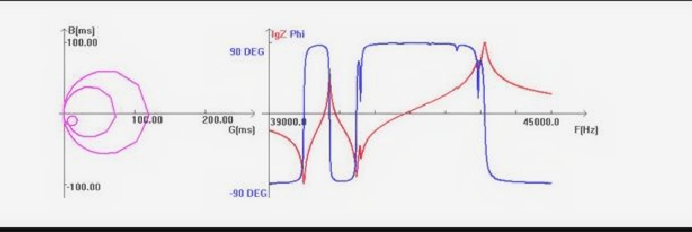

2. При прихоже на ненормальные условия, круг допуска и кривая проводимости, как показано на следующем рисунке. На графике допущений есть несколько паразитических маленьких кругов. Логарифмический график имеет много пар минимальных и максимальных значений:

3. В последнем случае круг допуска и кривая проводимости пьезокерамического преобразователя будут ненормальными:
