PR1000K052
Piezohannas
PR1000K052

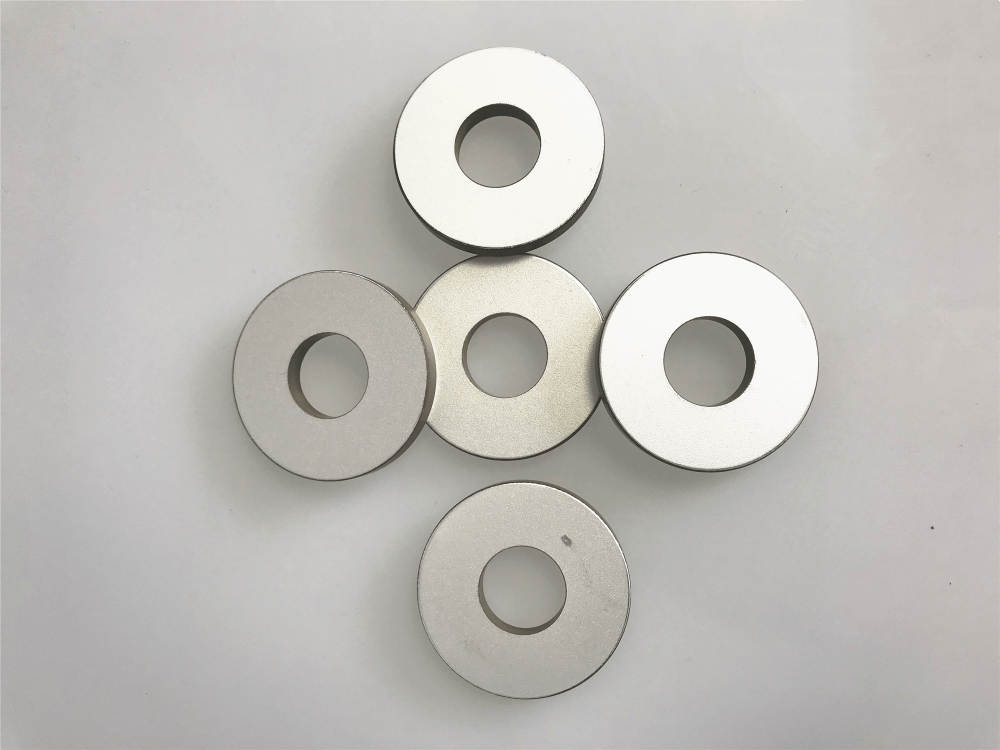

Pzt8 Материал Пьезоэлектрическое кольцо кристалл для ультразвуковой текстильной резки
Wuhan Piezohannas Tech.co., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей с сильной технологической силой. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
1. Описание Продукта
Размер: od60mm xid30mm x thi10 мм
Материал: Pzt4 или Pzt8
Диапазон пьезо керамического кольца
Внешний диаметр: 5,0 - 100 мм
Внутренний диаметр: (2,0 - 35 мм)
Толщина: (0,2 - 15 мм)
Измерение (мм) | Вместимость C (PF) | Слабый Поле Рассеяниеn TGΔ (12V) | Сильный Фид Рассеяние TGΔ (400V) | Радиал Частота FR (кГц) | Резонанс -импедант | Толстый Частота Фут (кГц) | Связь Модуль Kr (%) | |
Φ10ｘΦ5ｘ2 | 240±10% | ≤0,5% | ≤1,0% | 153±5% | ≤15 | 1020 | ≥45 | |
Φ16ｘΦ8ｘ4 | 340±10% | ≤0,5% | ≤1,0% | 95.8±5% | ≤20 | 512 | ≥45 | |
Φ25ｘΦ10ｘ4 | 935±10% | ≤0,5% | ≤1,0% | 65.5±5% | ≤15 | 512 | ≥45 | |
Φ30ｘΦ10ｘ5 | 1150±10% | ≤0,5% | ≤1,0% | 58.4±5% | ≤15 | 410 | ≥45 | |
Φ32ｘΦ15ｘ5 | 1080±10% | ≤0,5% | ≤1,0% | 49.2±5% | ≤15 | 410 | ≥45 | |
Φ35ｘΦ15ｘ5 | 1430±10% | ≤0,5% | ≤1,0% | 45.5±5% | ≤15 | 410 | ≥45 | |
Φ38ｘΦ15ｘ5 | 1750±10% | ≤0,5% | ≤1,0% | 43.4±5% | ≤15 | 410 | ≥46 | |
Φ40 × φ12 × 5 | 2070 ± 12.5% | ≤0.5% | ≤1,0% | 45.9 | ≤15 | ≥46 | ||
Φ40ｘΦ15ｘ5 | 1970±10% | ≤0,5% | ≤1,0% | 42.8±5% | ≤15 | 410 | ≥45 | |
Φ40 × φ20 × 5 | 1700 ± 12,5% | ≤0,3 | ≤1,0% | 37.9 | ≤15 | ≥45 | ||
Φ40× φ17×6 | 1555 ± 12,5% | ≤0,3 | ≤1,0% | 40.5 | ≤15 | ≥45 | ||
Φ42ｘΦ15ｘ5 | 2200±10% | ≤0,5% | ≤1,0% | 40±5% | ≤15 | 410 | ≥45 | |
Φ42ｘΦ17ｘ5 | 2110±10% | ≤0,5% | ≤1,0% | 38.8±5% | ≤15 | 410 | ≥45 | |
Φ45ｘΦ15ｘ5 | 2580±10% | ≤0,5% | ≤1,0% | 38.1±5% | ≤15 | 410 | ≥46 | |
Φ50ｘΦ17ｘ5 | 3160±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 410 | ≥45 | |
Φ50ｘΦ17ｘ6 | 2430±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 315 | ≥45 | |
Φ50 × φ20 × 6 | 2490 ± 12,5% | ≤0,3 | ≤1,0% | 33.2 | ≤15 | ≥45 | ||
Φ50 × φ27 × 6 | 2100 ± 12,5% | ≤0,3 | ≤1,0% | 29.3 | ≤15 | ≥45 | ||
Φ60 × φ30 × 10 | 1922 ± 12,5% | ≤0,3 | ≤1,0% | 25.3 | ≤15 | ≥45 | ||
Не только нетканые и текстильные ткани, но и различные продукты могут быть точно и чисто отделены или разрезаны ультразвуком. Взаимозависимо от применения, резка может выполняться по вертикали, горизонтально или непрерывно (Roll Seam Sonotrodes) с соответствующим дизайном Sonotrode. Сонотроды, используемые в качестве режущих инструментов, страдают сравнительно низким износом. Поскольку они холодны, как и в случае ультразвуковой сварки и удара, можно эффективно обработать широкий спектр материалов. Примерами этого в пищевой промышленности являются различные виды сыра, хлебобулочные продукты и кондитерские изделия, тесто или глубокие замороженные продукты. Соответствующие сонотроды делят еду точно с помощью ультразвуковых колебаний. Вырезание самого обусловлена уменьшенной силой, требуемой путем вибрации режущего инструмента проще, чем с обычными ножами. Поэтому продукты не деформированы путем сжатия или разжигания.
В текстильном секторе ультразвуковая резка отличается тем фактом, что режущие края нетканой или тканевой ткани не падают. Вместо этого они герметизированы или слиты с помощью ультразвуковой технологии. Кроме того, во время резки желаемого материала, тиснение, происходит вдоль краев разреза, что делает материал более тонким.
5. Приложения Изображение:
