PZ1000K201
Piezohannas
PZ1000K201
Медицинская покупка пьезоэлектрические диски Pietzoelectric Ceramics для плода доплеровца
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей и некоторых других ультразвуковых Deivce с сильной технологической силой. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
 пьезой цилиндр кристалл |  пьезовый диск для допплера плода |
пьезо -диски элемент |
Диапазон пьезого диска для производства:
Диаметр: 2 мм-120 мм
Толщина: 0,1 мм-30 мм
Размер (диаметр*толщина) | Резонансная частота | Коэффициент связи Kr | Резонансный импеданс ZM | Статическая емкость CS |
2,5 ммх 5 мм | 40 кГц | 12pf ± 10% | ||
3 мм х 0,4 мм | 675 кГц ± 5 % | 70%± 3% | 37 Ом | 430pf ± 15% |
5 мм х 0,2 мм | 445K ± 5 кГц | 70%± 3% | ≤8,6 Ом | 1450pf ± 5% |
5 мм х 0,4 мм | 450 кГц ± 10 кГц | 1050pf ± 15% | ||
5 мм х 10 мм | 51,9 кГц | 17,38 PF ± 10% | ||
6,35 ммх0,7 мм | 3 МГц ± 5 % | |||
6,35 мм х 16 мм | 35,5 кГц | 30,9pf ± 10% | ||
7 ммх 0,2 мм | 300 кГц ± 10 кГц | ≥55% | ≤10,0 Ом | 3000PF ± 15% |
7 мм х 0,3 мм | 300 кГц ± 10 кГц | ≥55% | ≤20 Ом | 1600pf ± 15% |
7 мм х 0,5 мм | 300 кГц ± 10 кГц | 55% | ≤20 Ом | 1400pf ± 15% |
8 мм х 1 мм | 2,0 ± 5% | ≥43 | 0.65 | 530 ± 10% |
8 мм х 2 мм | 1,0 ± 5% | ≥43 | 0.65 | 265 ± 10% |
9 мм x 0,5 мм | 4,25 МГц ± 4% | ≤1,4 Ом | 1400pf ± 20% | |
10 мм х 0,2 мм | 212 кГц ± 3% | ≥58% | 6000pf ± 20% | |
10 ммх 0,4 мм | 5 МГц ± 5% | ≥48% | ≤0,5 Ом | 2100PF ± 15% |
10 мм х 0,1 мм | 20 МГц ± 2% | 10,5 нф ± 15% | ||
10 мм x1mm | 199 кГц ± 5% | ≥73% | ≤19 Ом | 1400pf ± 20% |
10 мм х 2 мм | 1 МГц ± 5% | ≥38% | ≤15 Ом | 450pf ± 15% |
10 мм х 2 мм | 215 кГц ± 5 кГц | ≥60% | ≤6 ω | 450pf ± 15% |
10 мм х 3 мм | 215 кГц ± 5 кГц | ≥60% | ≤9 ω | 310pf ± 15% |
12 мм х 0,6 мм | 3,4 МГц ± 5% | ≤6 ω | 2,5 нф ± 30% | |
15 мм х 0,2 мм | 140 кГц ± 3% | ≥58% | ≤4,0 Ом | 13500pf ± 20% |
15 мм х 0,7 мм | 3 МГц ± 50 кГц | ≥58% | ≤6 ω | 5700pf ± 15% |
15 мм х 0,9 мм | 2,2 МГц ± 50 кГц | ≥75% | ≤11 Ом | 3481PF ± 15% |
15 ммх1,2 мм | 1,7 МГц ± 4% | ≥48% | ≤5,3 Ом | 2418pf ± 10% |
15 мм х 2,1 мм | 1 МГц ± 3 % | ≥39% | ≤7,6 Ом | 900pf ± 15% |
16 ммх 0,25 мм | 7 МГц ± 5% | |||
16 ммх 0,4 мм | 5,0 ± 5% | ≥45 | ≤5 Ом | 5400 ± 15% |
16 ммх1 мм | 2,0 ± 5% | ≥45 | 0,65 Ом | 2200 ± 10% |
19 мм х 0,3 мм | 6,9 МГц ± 50 кГц | ≤1 Ом | 12000PF ± 15% | |
19 мм х 1 мм | 2,07 МГц ± 50 кГц | ≥39% | ≤2 ω | 4000pf ± 15% |
19 мм х 2 мм | 1,04 МГц ± 50 | ≤3 ω | 1800pf ± 15% | |
20 ммх 0,2 мм | 106 кГц ± 3% | ≥58% | ≤3,0 Ом | 23500PF ± 20% |
20 мм х 0,4 мм | 5 МГц ± 100 кГц | ≤0,48 Ом | 3800pf ± 20% | |
20 мм х 0,7 мм | 3 МГц ± 50 кГц | ≥58% | ≤6 ω | 5700pf ± 15% |
20 мм х 0,8 мм | 2,5mh ± 100 кГц | |||
20 ммх1 мм | 2,05 МГц ± 3% | ≥51% | ≤0,31 Ом | 3543pf ± 10% |
20 мм х 2,1 мм | 1 МГц ± 50 кГц | ≥40% | ≤4 ω | 2000pf ± 15% |
20 мм х 2,7 мм | 745 кГц ± 5 кГц | ≥51% | ≤2,7 Ом | 1300pf ± 5% |
20 ммх3 мм | 690 кГц ± 3% | ≥45% | ≤3,6 Ом | 1265pf ± 10% |
20 ммх8 мм | 255 кГц ± 1% | ≥37% | ≤10,4 Ом | 483pf ± 10% |
22 ммх 0,25 мм | 92 кГц ± 5% | 65% | 1,80 Ом | 65NF ± 10% |
25 ммх 0,2 мм | 85 кГц ± 3% | ≥64,90% | ≤1,90 Ом | 35NF ± 20% |
25 мм х 0,7 мм | 3 МГц ± 100 кГц | ≥40% | ≤1 Ом | 8600pf ± 20% |
25 мм х 1,4 мм | 1,5 МГц ± 5% | ≥40% | ≤1,5 Ом | 1900pf ± 15% |
25 мм х 2,1 мм | 1 МГц ± 50 кГц | ≥58% | ≤4 ω | 2800pf ± 15% |
25 мм х 8,5 мм | 235 кГц ± 2% | ≥58% | ≤45 Ом | 645pf ± 14% |
28 ммх 0,7 мм | 3 МГц ± 100 кГц | ≥40% | ≤1 Ом | 11200pf ± 15% |
28 мм х 2,1 мм | 1 МГц ± 50 кГц | ≤8 ω | 3800pf ± 20% | |
30 мм х 1 мм | 72 кГц ± 5% | 34% | ≤5,2 Ом | 11 нр ± 20% |
30 мм x2,1 мм | 1 МГц ± 50 кГц | ≥45 | ≤1 Ом | 4400pf ± 15% |
30 мм × 3,0 мм | 66.7 | ≥45 | ≤3ω | 2730 ± 12,5% |
30 мм х 4,2 мм | 500 кГц ± 5 кГц | ≥44% | ≤1,9 Ом | 2900pf ± 15% |
30 мм × 5,5 мм | 75 кГц | 58 | 1300pf | |
30 мм × 6,2 мм | 75 кГц | 58 | 1200pf | |
31,5 ммх4,2 мм | 500 кГц ± 10 кГц | 48.50 | ≤7,6 Ом | 3800pf ± 20% |
32 мм × 5 мм | 70 кГц | 58 | 1700pf | |
35 мм х 12 мм | 190 кГц ± 5 кГц | ≤27,7 Ом | 830pf ± 20% | |
35 мм x 3 мм | 63 кГц | ≥45 | ≤3Ω | 3100 ± 12,5% |
35 мм х 4 мм | 55,6 кГц ± 5% | 76% | ≤15,7 Ом | 7069 PF ± 20% |
35 мм × 6,2 мм | 63 кГц | 58 | 1600pf | |
38 мм х 4,1 мм | 500 кГц ± 5 кГц | ≥44% | ≤1,9 Ом | 2900pf ± 15% |
38 ммх6,5 мм | 59.9 | ≥45 | ≤3ω | 1580 ± 12,5% |
40 ммх 2 мм | 1 ± 5% | ≥45 | 0.65 | 7200pf ± 10 |
40 мм × 6,2 мм | 55 | 58 | 2200 | |
43 ммх 10,5 мм | 200 к / ч ± 10 кГц | ≥40% | ≤10 Ом | 1700pf ± 15% |
45 ммх3,0 мм | 50.0 | ≥45 | ≤3Ω | 5100 ± 12,5% |
50 ммх 0,4 мм | 41 кГц ± 1 кГц | 71%± 3% | 1,3 Ом | 108NF ± 15% |
50 мм х 2,1 мм | 1,00 МГц ± 50 | ≥60% | ≤8 ω | 10000PF ± 20% |
50 мм х 2,5 мм | 44 кГц ± 3 кГц | ≥60% | ≤10 Ом | 7400pf ± 15% |
50 мм x 3 мм | 44 кГц ± 3 кГц | ≥60% | ≤8 ω | 7200pf ± 15% |
50 ммх5,0 мм | 46.0 | ≥45 | ≤3ω | 4150pf ± 12,5% |
60 мм х 5 мм | 420 кГц ± 2% | ≥58% | ≤45 Ом | 5100pf ± 14% |
60 мм х 2 мм | 1.0 | ≥45% | ≤3ω | 14500 ± 15% |
7 ммх 0,4 мм | 5 МГц ± 5% | ≥48% | ≤0,5 Ом | 2100PF ± 15% |
85 ммх 6 мм | 350 кГц ± 2 % | ≥48,81% | ≤0,49 Ом | 10,30 НФ ± 15% |

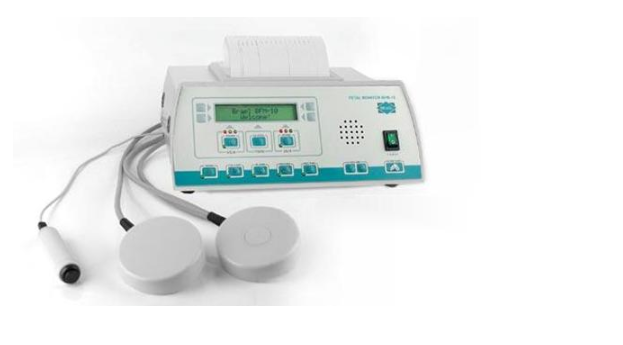

ПРИМЕНЕНИЕ ДОПЛЕРА ФЕТАЛА:
Допплер плода - это ультразвуковые доплеровские устройства, используемые для обнаружения сердцебиения плода. Допплеровский зонд посылает высокочастотные звуковые волны в организм. Это не должно быть смешано с радиацией. Когда положение сердца плода отражает ультразвуковые волны, частота волн изменяется. Допплер плода получает отраженные звуковые волны и использует концепцию эффекта допплера для расчета изменения частоты и обеспечивает слышимое моделирование сердца. Этот звук затем усиливается через наушники. Доплегеры плода существуют в течение многих десятилетий, и из их использования никогда не сообщалось о негативных последствиях.
Материал PZT:
- PZT4 Пьезоэлектрическая керамика имеет двойное поведение приема и передачи с более высокой чувствительностью и более низкой диэлектрической потерей.
- PZT5 пьезоэлектрическая керамика имеет более высокий коэффициент электромеханической связи, умеренная диэлектрическая постоянная и более высокая чувствительность.
- PZT8 Пьезоэлектрическая керамика типа передачи с высокой мощностью имеет хорошее пьезоэлектрическое свойство, высокую механическую прочность, высокое принудительное поле, низкие диэлектрические потери на прочных полях.
Пьезо керамические диски | Диаметр | Pzt-4 | Pzt-5 | Pzt-8 |
3-100 | 3-100 | 3-100 | ||
Толщина | 0,3-10 | 0,25-15 | 0,4-8 | |
Пьезо керамические кольца | Наружный диаметр | 3-100 | 3-100 | 3-100 |
Внутренний диаметр | ≥ 2 | ≥ 2 | ≥ 2 | |
Толщина | 0,3-10 | 0,25-15 | 0,4-8 | |
Пьезо керамические трубки | Наружный диаметр | 3-108 | 3-108 | 3-105 |
Внутренний диаметр | ≥ 2 | ≥ 2 | ≥ 2 | |
Длина | ≤50 | ≤50 | ≤50 | |
Пьезой керамические пластины | Длина | ≤ 50 | ≤ 50 | ≤ 50 |
Ширина | ≥ 1 | ≥ 1 | ≥ 1 | |
Толщина | 0,3-10 | 0,25-15 | 0,3-8 |
