PH-8
Piezohannas
PH-8

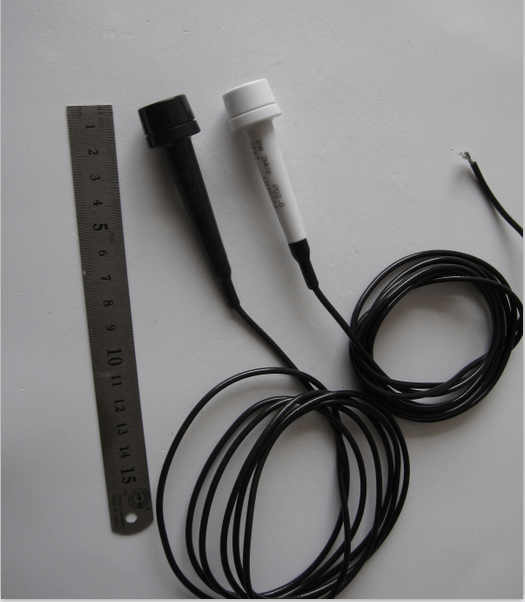

Медицинский допплеровский датчик TCD для краниоцервикального соединения
Введение:
Разработанное нами устройство для измерения доплеровского крови может оборудовать 2 МГц, 4 МГц, 8 МГц датчик крови для измерения различной глубины кровотока. Выходной интерфейс - это USB -порт, а входной питание является стандартной мощностью ПК. Там может предложить какие -то необработанные данные или рассчитанные данные в виде вице -президента; VM, VD, PI, RI, SD, HR. Кроме того, мы могли бы предложить выходной сигнал как растровый спектр при непосредственном подключении с вашим ноутбуком или ПК.
4MHz Craniocervical Doppler Probe:
Частота | 4 МГц |
Чувствительность | -10db |
Пропускная способность (-6 дБ): | 30% |
Статическая емкость: | 1300 пф |
Импеданс: | 50 Ом |
Уровень защиты: | IPX7 4000V（против земли） |
Длина кабеля: | 2M |
Настраиваемый: | Да |
Технологические параметры:
Модель | PH-2 | Ph-4 | Ph-8 |
Рабочая частота | 2 МГц ± 10% | 4 МГц ± 10% | 8 МГц ± 10% |
Рабочий метод | Пульсная волна | Непрерывная волна | Непрерывная волна |
Статическая емкость | 2900pf ± 20% | Отправить: 1500pf ± 20% получить: 1500pf ± 20% | Отправить: 500pf ± 20% получить: 500pf ± 20% |
Относительная чувствительность | > -9DB | > -20db | > -15db |
Относительная полоса пропускания | ≥30% | ≥15% | ≥20% |
Приемная смешанная | --- | <-50db | <-50db |
Основное использование | Для анализа кровотока мозга | Для анализа кровотока сонной артерии | Для поверхностного анализа кровотока сосудов |
1. MAN содержание и объем приложения:
Технические требования предусматривают основные технические требования типа импульсной волны единичной импульсы (PW) и двойственного разделения непрерывной волны (CW) ультразвукового доплеровского датчика, в качестве основы для технической проверки и оценки.
2. Стандарт ссылки:
ZBC41010 Единый импульс - общие технические требования и методы измерения для Echo Ultrasonic Transducers.
GB6385 Ультразвуковое диагностическое оборудование. Специфические требования.
3. Условия, символы:
3.1 Рабочая частота fo
Частота соответствует пиковому значению кривой частоты датчика допплеров
3.2 Относительная полоса пропускания △ f/fo
В кривой частотной характеристики, упомянутой в 3.1, соотношение разницы между высокими и низкими частотами FH и FL (ΔF) и FO, соответствующее падению 6DB на оптимальной частоте FO:
А именно: Δf / fo = (fh - fl) / fo╳100% Ед. изм :%
3.3 Относительная чувствительность
Количество децибел в соотношении напряжения сигнала, приложенное к передающей пластине к выходному напряжению VR на приемной пластине под указанной отражающей целью
А именно: mtr = 20logvr/vt единица db
(Для единичного импульсного преобразователя количество децибел в соотношении VT к VR на той же пластине)
3.4 Searing Researing Signal Mix MC MC
Количество децибел в соотношении напряжения сигнала, приложенное к пластине излучателя к выходному напряжению VR на приемной пластине, когда преобразователь выгружен
То есть: mc = 20logvr/vt единица db
