Место установки и меры предосторожности ультразвукового газового расхода

Место установки и меры предосторожности ультразвукового газового расхода:

2. Меры предосторожности для установкиультразвуковой датчик потока газа

1. При установке ультразвукового измерителя потока газа избегайте следующих мест:

(1) Температура: Там, где температура окружающей среды превышает -25 ℃ ~ +55 ℃ (за пределами этого диапазона следует делать специальное утверждение при заказе), а относительная влажность превышает 90%.

(2) Вибрация: существуют сильные источники вибрации и места, которые могут привести к резонированию единицы обработки сигнала и ультразвукового преобразователя.

(3) Электрический шум: места с сильными электромагнитными или электронными помехами поблизости.

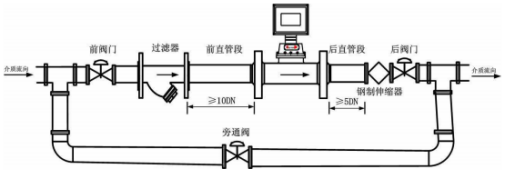

2. В случае однонаправленного потока длина передней прямой части трубы

Ультразвуковой датчик потока газадолжен быть не менее 10 раз превышает номинальный диаметр (DN), а длина задней части прямой трубы должна быть не менее чем в 5 раз больше номинального диаметра (DN). В случае двунаправленного потока длина передней и задней прямой секции труб ультразвукового потока требует как минимум в 10 раз превышает номинальный диаметр (DN).

3. Внутренний диаметр соответствующей части прямой трубы должен находиться в пределах 1% от внутреннего диаметра тела измерителя потока. Связующие фланцы с обеих сторон должны быть перпендикулярны центральной оси прямой части трубы. При установке обратите внимание на поддержание коаксиальности с помощью метра тела потока. ПРИМЕЧАНИЕ. Фланцевые прокладки с расположением колец должны использоваться, чтобы они не выступали в трубопровод и вызывают помехи в профиль скорости.

4. Корпус измерителя потока должен быть установлен по горизонтали, насколько это возможно. Вертикальная установка не рекомендуется предотвратить накопление воды в полости монтажного отверстия датчика, что повлияет на передачу ультразвуковых волн (если темперамент высох, это не повлияет) и снизит точность измерения.

5. Когда газовая среда грязная, газовый фильтр с хорошим эффектом может быть установлен вверх по течению от

измерение потока газа ультразвукового датчикав положении, которое не влияет на поле потока газа, которое будет измерено.

6. Строго запрещено сварки трубных фланцев с потоками. Рекомендуется сделать вспомогательные сварные фланцы с коротким сечением, чтобы обеспечить общую силу счетчика. Очистите внутреннюю часть трубопровода перед установкой проточного бака.

7. Чтобы облегчить техническое обслуживание и не влиять на нормальное использование, рекомендуется установить обход.

8. Когда проточный срок установлен на открытом воздухе, рекомендуется добавить защитное покрытие, чтобы не допустить дождевой воды и горячего солнца влиять на срок службы потока.

9. Проточный срок должен быть заземлен надежно, но он не должен быть разделен с помощью заземляющей проволоки сильного тока.
