PS1000K0138
Piezohannas
PS1000K0138
Многослойная пьезоэлектрическая керамическая пластина для уровня измерителя
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей и некоторых других компонентов с сильной технологической силой. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
Размер пьезокерамической пластины:
Размеры: 14,8x14.8x2,6 мм
Количество слоев: 17
Диэлектрические потери Tg δ: 2,10%
Статическая емкость CS: 500NF ± 20%
D33: 6200
Диапазон пьезокерамической тарелки / полосы:
Длина: 1 мм-200 мм
Ширина: 1 мм-200 мм
Высота: 0,1 мм-30 мм
Выбор металлизации (серебро, никель, золото и другие по запросу)
Широкий выбор составов PZT
Принцип настройки вилка -метра:
Метр на уровне настройки работает, вибрируя вилку настройки с определенной резонансной частотой через пару кристаллов пьезоэлектрической керамики, установленных на основе настройки вилки. Когда вилка настройки находится в контакте со средой измерительной среды, частота и амплитуда вилки настройки изменятся. Эти изменения обнаруживаются интеллектуальной схемой, обработанной и преобразованной в сигнал переключения.
Преимущества многослойной пьезоэлектрической керамики в измерителе на уровне настройки вилки:
Номинальные размеры и допуски
Геометрия | Размер (мм) | Толерантность |
Диски | Диаметр: От 3 до 200 |
Толерантность в соответствии с пьезоэлектрическими элементами промышленного стандарта. |
Толщина: 0,2-25 | ||
Пробирки | Длина: 1-100 | |
OD: 6-180 | ||
Я БЫ: 5-150 | ||
Стена: 0,5-15 | ||
Тарелки | Длина: 1-200 | |
Ширина: 1-200 | ||
Толщина: 0,2-25 | ||
Сфера | OD: 6-160 | |
Я БЫ: 4-150 | ||
Стена: 1-10 | ||
Кольца | OD: 3-180 | |
Я БЫ: 1-150 | ||
Толщина: 0,2-25 | ||
Для всех размеров | Плоскостность | ± 0.03 |
Концентричность | ± 0.10 | |
Перпендикулярность | ± 0.10 | |
Параллелизм | ± 0.05 |

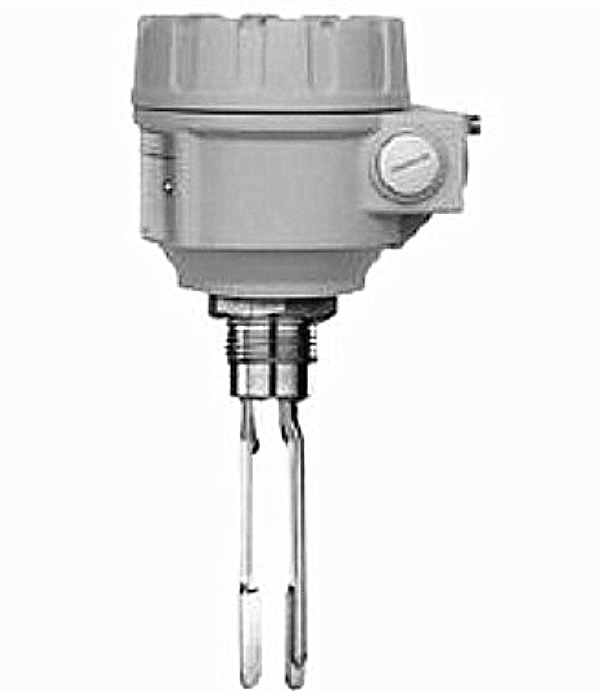

Изображение метра уровня:
