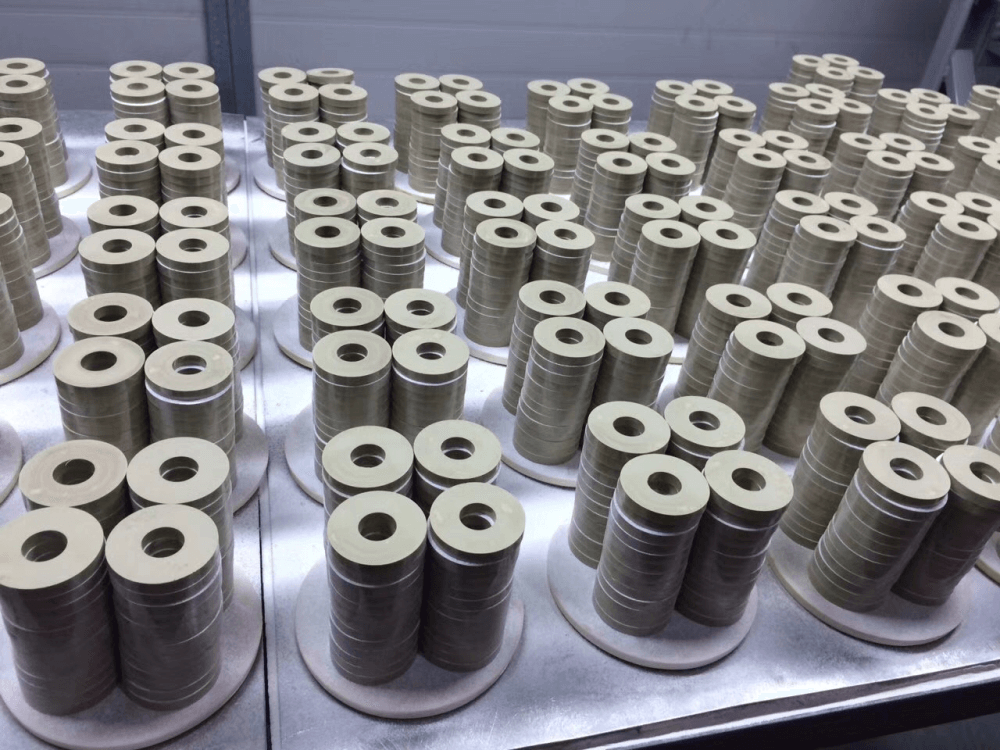

Мощное пьезокерамическое кольцо для ультразвуковой сварки

Габаритные размеры:

 Внешний диаметр 35 мм, внутренний диаметр 15 толщины 5 мм

Радиальная частота Fr:

45КГц ± 2 кГц

Коэффициент механической связи K31

 ≥0,34

Диэлектрические потери Tg δ:

≤ 0,3%

Статическая емкость CS:

2000pf ± 12,5%

Φ4× φ2×2.5

60±12,5%

 622±5%

<300

Φ8ｘΦ3ｘ1

850±5%

188±2%

≤10

Φ10ｘΦ5ｘ2

240±10%

153±5%

≤15

1020

≥45

≥800

Φ12ｘΦ5ｘ1

1170±15%

130±6%

≤5.7

Φ13.5ｘΦ7ｘ1.2

2000±15%

 1,7 МГц

≤75

Φ15ｘΦ6.5ｘ5

0,269NF±10%

410±2%

≤15

Φ15ｘΦ7ｘ4

316  ±12,5%

102  ±1 кГц

Φ15ｘΦ8.5ｘ0.7

2100±15%

91±3 кГц

 ≤12

Φ16ｘΦ7ｘ2.5

899±20%

90±5%

＜20

870  ±5%

Φ16ｘΦ8ｘ4

340±10%

95.8±5%

≤20

512

≥45

≥800

Φ18xΦ12x1.2

2000±15

 1,8 МГц±5%

≤75

Φ20xΦ10x4

 480±12,5%

75  ±5%

Φ22 разΦ14.6x3

1000±12,5%

50  ±3 кГц

Φ22 разΦ8.1x6

530±20%

77±3 кГц

 ≤25

Φ24ｘΦ7ｘ3

1500±12,5%

75±5%

Φ24ｘΦ12ｘ8

550±15%

60±3 кГц

≤25

Φ25ｘΦ10ｘ4

935±10%

65.5±5%

≤15

512

≥45

≥800

Φ28ｘΦ9ｘ1

6650±15%

 2,08 МГц±5%

≤3

Φ28ｘΦ9ｘ6

800±15%

190±5 кГц

Φ28ｘΦ9ｘ0.3

22000±15%

6,8 МГц±5%

≤1.5

Φ30ｘΦ10ｘ5

1150±10%

58.4±5%

≤15

410

≥45

≥800

Φ30ｘΦ10ｘ6

990±15%

59±5%

≤16

Φ32ｘΦ15ｘ5

1080±10%

49.2±5%

≤15

410

≥45

≥800

Φ35ｘΦ15ｘ5

1430±10%

45.5±5%

≤15

410

≥45

≥800

Φ38ｘΦ12.7ｘ6.3

2000±20%

 44±3 кГц

≤20

Φ38ｘΦ15ｘ5

1750±10%

43.4±5%

≤15

410

≥46

≥800

Φ40× φ12×5

2070±12.5%

45.9

≤15

≥46

≥800

Φ40ｘΦ15ｘ5

1970±10%

42.8±5%

≤15

410

≥45

≥800

Φ40× φ20×5

1700±12,5%

37.9

≤15

≥45

≥800

Φ40× φ17×6

1555±12,5%

40.5

≤15

≥45

≥800

Φ42ｘΦ15ｘ5

2200±10%

40±5%

≤15

410

≥45

≥800

Φ42ｘΦ17ｘ5

2110±10%

38.8±5%

≤15

410

≥45

≥800

Φ45ｘΦ15ｘ5

2580±10%

38.1±5%

≤15

410

≥46

≥800

Φ50ｘΦ17ｘ5

3160±10%

34.8±5%

≤15

410

≥45

≥800

Φ50ｘΦ17ｘ6

2430±10%

34.8±5%

≤15

315

≥45

≥800

Φ50× φ20×5

2700±12,5%

33±2 кГц

Φ50× φ20×6

2490±12,5%

33.2

≤15

≥45

≥800

Φ50× φ30×13

1350±5%

200±2 кГц

≤4

Φ50× φ27×6

2100±12,5%

29.3

≤15

≥45

≥800

Φ60× φ30×10

1922±12,5%

25.3

≤15

≥45

≥800

Φ60× φ50×2

128±10%

1 МГц±5%

≤10

Φ63.5× φ50.8×12.7

1000

127 кГц

Характеристики

PZT-41

PZT-42

PZT-43

PZT-82

PBAS-4

Диэлектрическая постоянная

ɛ^T_R3

1050

1250

1420

1100

1900

Коэффициент связи

K_P

0.58

0.58

0.58

0.52

0.59

K₃₁

0.32

0.33

0.34

0.3

0.34

K₃₃

0.66

0.67

0.68

0.57

0.68

K_t

0.48

0.48

0.48

0.4

0.49

Пьезоэлектрический коэффициент

D31

10^-12м/т

-106

-124

-138

-100

-160

D33

10^-12м/т

260

280

300

240

380

G31

10^-3VM/N.

-11.4

-11.2

-11

-10.3

-9.5

G33

10^-3VM/N.

28

25.3

24

25

22.6

Частотные коэффициенты

N_p

2280

2200

2160

2280

2200

N₁

1671

1613

1583

1671

1613

N₃

1950

1900

1875

1950

1850

N_t

2250

2200

2200

2300

2200

Коэффициент упругого соответствия

S^e₁₁

10^-12m²/n

11.8

12.7

13.2

11.6

13.2

Маханический коэффициент качества

QM

1000

800

600

1200

2200

Диэлектрический коэффициент потери

Tg Δ

%

0.3

0.4

0.5

0.3

0.5

Плотность

ρ

G/см³

7.5

7.5

7.5

7.6

7.5

Кюри температура

ТК

° C.

320

320

320

310

310

Модуль для младших

Y^E₁₁

<10⁹N/m³

85

79

76

86

76

Соотношение яда

0.3

0.3

0.3

0.3

0.33
