PH61161
Piezohannas
PH61161
1. Спецификации:

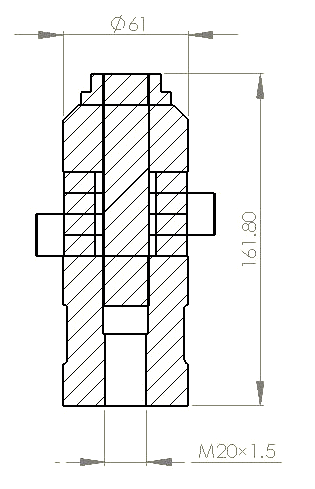

Dimensions:
диаметр：61мм
высота：161.8мм
резонансная частота(FR): 15 ± 0.5 кГц
Резонансное сопротивление (RO): Макс. 20 Ω
емкость (CP): 12nf ± 10,0%
Полоса пропускания (ΔF) ： ³ 1 кГц
Устойчивость к изоляции (R) : ³ 2000 МОм с 2000 В
Тестовая атмосфера: 23 ± 3 ℃ 40 ~ 70%RH.
FR и RO: HP-4194 Анализатор импеданса
метр LCR: 1 кГц ， 1vrms
Напряжение: 5000 VP-P
Текущий: 2AP-P
2. Распределение:

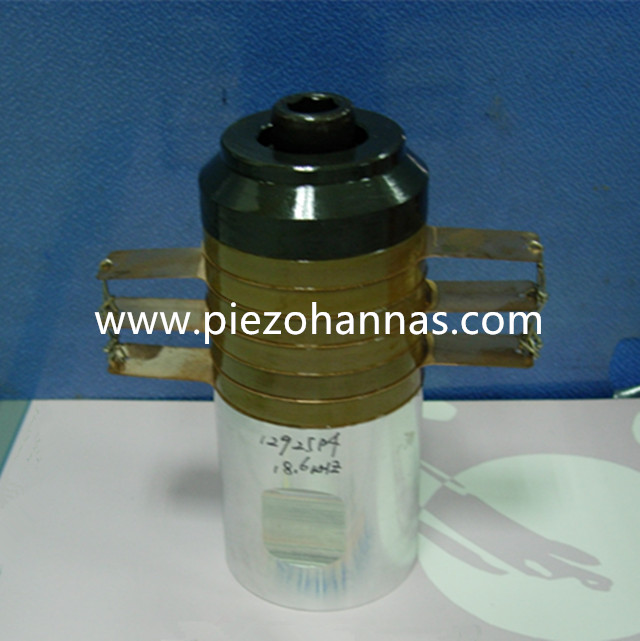

Вот несколько обычных размеров для пьезоэлектрических керамических преобразователей для сварки.
измерение (мм)диаметр*длина | частота | емкость | импеданс | изоляционное сопротивление(МОм) | сила |
50*120 | 20±2 | 13000±10% | ≤20 | ≥2000 | 2000 |
50.2*116.9 | 20±1 | 15000±10% | ≤20 | ≥2000 | 1000 |
20±1 | 8000±10% | ≤20 | ≥2000 | 500 | |
30±1 | 3500±10% | ≤20 | ≥2000 | 200 | |
61*161.8 | 15±0.5 | 14000±15% | ≤20 | ≥2000 | 2000 |
51*165.4 | 15 ± 0,5 | 10.2NF± 10,0% | ≤20 | ≥2000 | 2000 |
Если этот преобразователь не может соответствовать вашим требованиям, сообщите нам о своем размере, наша фабрика может принять настройку.
