Piezohannas
PT1000K0119
Подводной пьезоэлектрический керамический цилиндр для гидрофонового преобразователя
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей с сильной технологической силой. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.

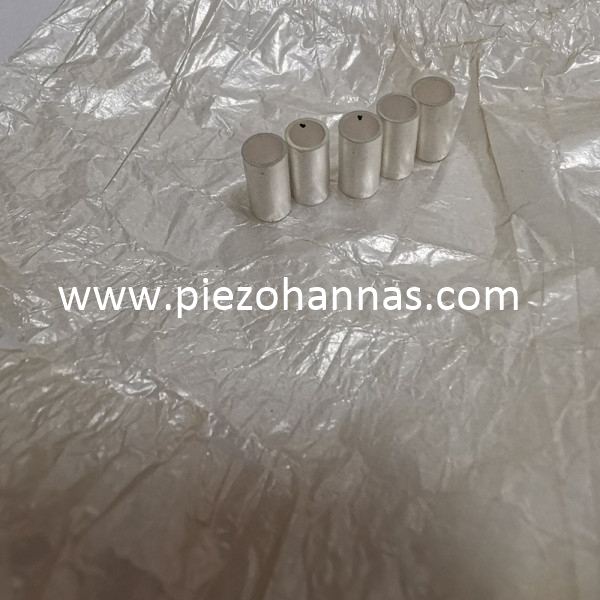

Пьезоэлектрический керамический цилиндр Описание:
Материал: PZT5A2 (PSNN-5)
Наружный диаметр: 10 мм ± 0,125 мм
Внутренний диаметр: 7,6 мм ± 0,125 мм
Высота: 16,2 мм ± 0,10 мм
Электроды: Серебро с полным увольнением - внутри и наружных поверхностей
Полярность: Положительный (+) внутри, отрицательный (-) снаружи
FS (Гц): 119488
FP (Гц): 141280
Емкость (PF): 5770

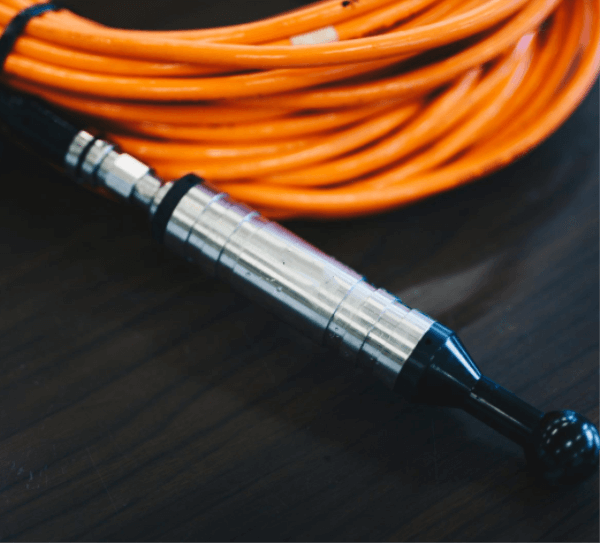

Применение гидрофонового преобразователя:
Гидрофон изготовлен с пьезоэлектрическим керамическим цилиндром. Пьезо элемент предлагает чувствительность приема -202,5 дБ на широкую рабочую полосу пропускания 1 Гц - 100 кГц. Гидрофоны разработаны специально для поддержания точности с большими изменениями как температуры, так и давления, которые являются общими для глубоких применений океана. Он предлагает удивительно компактный форм -фактор относительно других гидрофонов, которые идеально подходят для систем, в которых пространство ограничено. Монтажные точки, разъемы и другие параметры могут быть настроены.
Диаметр: 5,0 - 100 мм
Толщина стены: 1 - 10 мм
Высота: 2,5 - 50 мм
Мягкий материал PZT:
\"Soft \" Pzt Materials | Тип мягкого материала | ||||||||
Характеристики | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | Pzt-5x | ||
Диэлектрическая постоянная | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Коэффициент связи | Кр | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Кт | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Пьезоэлектрический коэффициент | D31 | 10-12 м/в | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 м/в | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/N. | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/N. | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Частотные коэффициенты | Нп | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
Не | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
Н3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Н.э. | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Коэффициент упругого соответствия | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Маханический коэффициент качества | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Диэлектрический коэффициент потери | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Плотность | ρ | G/CM3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Кюри температура | ТК | ° C. | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Модуль для младших | Да11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Соотношение яда | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Изображения приложений:
Подводной пьезоэлектрический керамический цилиндр для гидрофонового преобразователя
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей с сильной технологической силой. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
Пьезоэлектрический керамический цилиндр Описание:
Материал: PZT5A2 (PSNN-5)
Наружный диаметр: 10 мм ± 0,125 мм
Внутренний диаметр: 7,6 мм ± 0,125 мм
Высота: 16,2 мм ± 0,10 мм
Электроды: Серебро с полным увольнением - внутри и наружных поверхностей
Полярность: Положительный (+) внутри, отрицательный (-) снаружи
FS (Гц): 119488
FP (Гц): 141280
Емкость (PF): 5770
Применение гидрофонового преобразователя:
Гидрофон изготовлен с пьезоэлектрическим керамическим цилиндром. Пьезо элемент предлагает чувствительность приема -202,5 дБ на широкую рабочую полосу пропускания 1 Гц - 100 кГц. Гидрофоны разработаны специально для поддержания точности с большими изменениями как температуры, так и давления, которые являются общими для глубоких применений океана. Он предлагает удивительно компактный форм -фактор относительно других гидрофонов, которые идеально подходят для систем, в которых пространство ограничено. Монтажные точки, разъемы и другие параметры могут быть настроены.
Диаметр: 5,0 - 100 мм
Толщина стены: 1 - 10 мм
Высота: 2,5 - 50 мм
Мягкий материал PZT:
\"Soft \" Pzt Materials | Тип мягкого материала | ||||||||
Характеристики | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | Pzt-5x | ||
Диэлектрическая постоянная | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Коэффициент связи | Кр | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Кт | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Пьезоэлектрический коэффициент | D31 | 10-12 м/в | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 м/в | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/N. | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/N. | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Частотные коэффициенты | Нп | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
Не | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
Н3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Н.э. | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Коэффициент упругого соответствия | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Маханический коэффициент качества | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Диэлектрический коэффициент потери | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Плотность | ρ | G/CM3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Кюри температура | ТК | ° C. | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Модуль для младших | Да11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Соотношение яда | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
