PHA-125-WO
Piezohannas
PHA-125-WO
125 кГцПользовательский ультразвуковой датчик для измерения расстояния
Предметы | Технические параметры | Изображение | |
Имя | 125 кГцУльтразвуковой датчик |
| |
Модель | PhА-125-Вообще | ||
Частота | 125КГц ±5% | ||
Расстояние обнаружения | 0.15～2m | ||
Минимум Параллельный LMpedance | 700Ω ± 20％ | ||
800PF ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：750 В.П.，Расстояние:0,3м， Эхо -амплитуда：110мв. | ||
Вершина горы Напряжение＜800 Vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или0.3MPA | |||
| (Продолжительность пучка) Ширина луча полуосновной балки@-3db:5.7° ±1， Резкий угол: 13.6° ±2 | ||
Корпус Материал | PVDF | ||
Применение | измерение расстояния | ||
IP68 | |||
Уровень защиты | 40G ± 5％（ Длина：10 м）
| ||
Масса | Интегрированный интерфейс：Красный+，Белый-，Черный: экранированный （ Датчик температуры необязательно） | ||

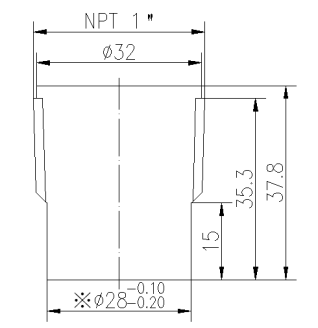

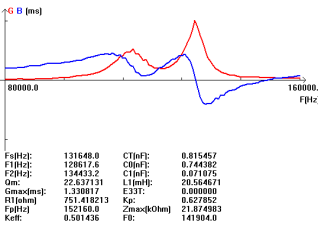

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвуковой преобразователь :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Ультразвуковое применение измерения расстояния:
Как указывает имя, ультразвуковые датчики измеряют расстояние с помощью ультразвуковых волн.
На головке датчика излучает ультразвуковую волну и получает волну, отраженную обратно от цели. Ультразвуковые датчики измеряют расстояние до цели, измеряя время между излучением и приемом.Оптический датчик имеет передатчик и приемник, тогда как ультразвуковой датчик использует один ультразвуковой элемент как для излучения, так и для приема. В ультразвуковом датчике отражающего модели один генератор излучает и получает ультразвуковые волны попеременно. Это обеспечивает миниатюризацию головки датчика.
