PHA-200-01DA
Piezohannas
PHA-200-01DA
Ультразвуковой датчик 200 кГц для датчика ультразвукового анемометра
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц ультразвуковой датчик |
| |
Модель | PHA-200-01DA | ||
Частота | 200 кГц ± 5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 1000 Ом ± 20％ | ||
1980pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние:0,3м， Эхо -амплитуда：26 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 10 ° ± 2 ， Острый угол: 23 ° ± 4 | ||
Корпус Материал | Пома | ||
Применение | uLTRASONIC ANEMOMOTRY,Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, | ||
измерение:12*17 | |||
Уровень защиты | IP68 | ||
Масса | 5G ± 5％ (Длина：10 см） | ||
Инструкции по проводке | Интегрированный тип: разъем：Красный+， белый ， черный: экранированный провод ；
| ||

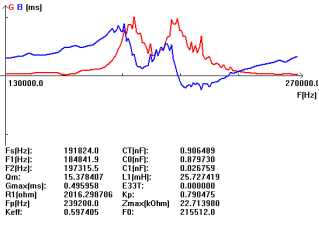

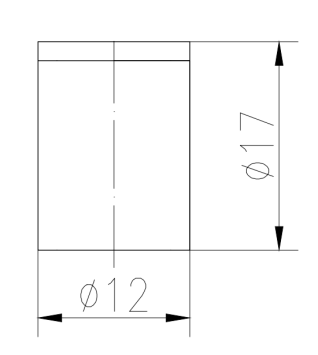

Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
ПрименениеУльтразвуковой датчик ветра:
Ультразвуковой анемометр имеет все цифровое обнаружение сигналов, высокую точность, автоматическую способность отопления удалять снег и лед. Это анемометр с измерением скорости ветра, направления ветра и акустической температуры. самолет для отправки и получения ультразвуковых сигналов; Это прибор, использующий разницу в ультразвуковом времени разброса в воздухе, для измерения скорости ветра и направления ветра. Анемметр Ультразонного обмена вычисляет скорость ветра в соответствии с разницей времени распределения звука в воздухе; Затем вычисляет температуру в соответствии с физической зависимостью между температурой и скоростью звука.

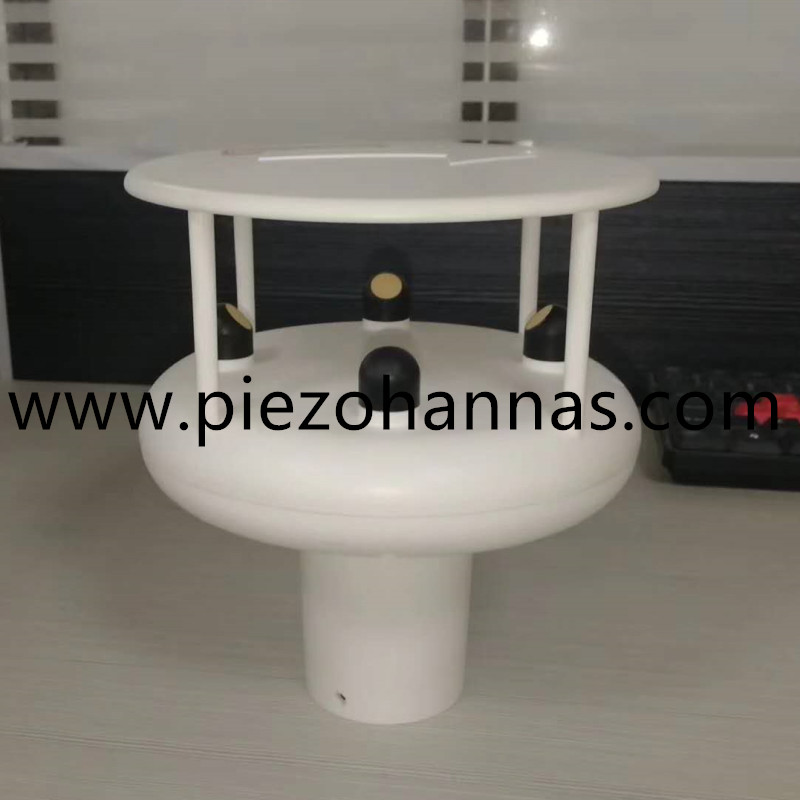

Изображение применения ультразвукового анемометра:
Ультразвуковой датчик 200 кГц для датчика ультразвукового анемометра
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц ультразвуковой датчик |
| |
Модель | PHA-200-01DA | ||
Частота | 200 кГц ± 5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 1000 Ом ± 20％ | ||
1980pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние:0,3м， Эхо -амплитуда：26 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 10 ° ± 2 ， Острый угол: 23 ° ± 4 | ||
Корпус Материал | Пома | ||
Применение | uLTRASONIC ANEMOMOTRY,Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, | ||
измерение:12*17 | |||
Уровень защиты | IP68 | ||
Масса | 5G ± 5％ (Длина：10 см） | ||
Инструкции по проводке | Интегрированный тип: разъем：Красный+， белый ， черный: экранированный провод ；
| ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
ПрименениеУльтразвуковой датчик ветра:
Ультразвуковой анемометр имеет все цифровое обнаружение сигналов, высокую точность, автоматическую способность отопления удалять снег и лед. Это анемометр с измерением скорости ветра, направления ветра и акустической температуры. самолет для отправки и получения ультразвуковых сигналов; Это прибор, использующий разницу в ультразвуковом времени разброса в воздухе, для измерения скорости ветра и направления ветра. Анемметр Ультразонного обмена вычисляет скорость ветра в соответствии с разницей времени распределения звука в воздухе; Затем вычисляет температуру в соответствии с физической зависимостью между температурой и скоростью звука.
Изображение применения ультразвукового анемометра:
