PHA-200-01X
Piezohannas
PHA-200-01X
Титановый проводник для газового ультразвукового расхода
Параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PHA-200-01X | ||
Взрывная газовая атмосфера | Работа обычно | ||
Диаметр активной зоны | 15 мм | ||
Частота
| 200 кГц ± 5% | ||
Рекомендуемый диапазон | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 360 Ом ± 20％ | ||
Емкость | 500pf ± 20％@1 кГц | ||
Чувствительность | Напряжение за рулем：800vpp，Расстояние: 0,6 м， Эхо -амплитуда：40 мВ | ||
Работа Напряжение | Вершина горы Напряжение＜1000 VPP | ||
Работа Температура | -40～+80 ℃ | ||
Давление | 16KILOS или 1,6 МПа | ||
Применение | (Ширина луча) Ширина луча с половиной мощности@-3db: 7 ° ± 2 ， Острый угол: 18 ° ± 4 | ||
Корпус Материал | Титановый сплав | ||
Заявление | Ультразвуковой счетчик потока газа | ||
Монтаж Измерение | настроен в соответствии с требованиями клиента | ||
Уровень защиты | IP68 | ||
Масса | 20 г ± 5％（ Длина:20 см） | ||
Инструкции по проводке | Интегрированный интерфейс：Красный+，Белый-，Черный: экранированный （Датчик температуры необязательно）
| ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры:
Ультразвуковые газомеры применение:
Титановый преобразователь, для линейки продуктов Gas Ultrasonic Flow-Meter компании, отмечает первое использование металлической 3D-печати для повышения акустических характеристик этих типов устройств в приложениях для переноса хранения. Говорят, что надежная конструкция повышает надежность, время безотказной работы и безопасность при достижении самого высокого класса точности, достижимого при измерении газа.Все металлическое корпус метра обеспечивает барьер от коррозийных углеводородных жидкостей и влажного газа, тем самым продлевая срок службы компонентов преобразователей и обеспечивая стабильные характеристики. Эта уникальная конструкция позволяет гидротекальному счетчику с помощью преобразователей на месте, пар, очищенный в эксплуатационной линии и взорвался без ограничений на скорость, с которой счетчик может быть снижен.

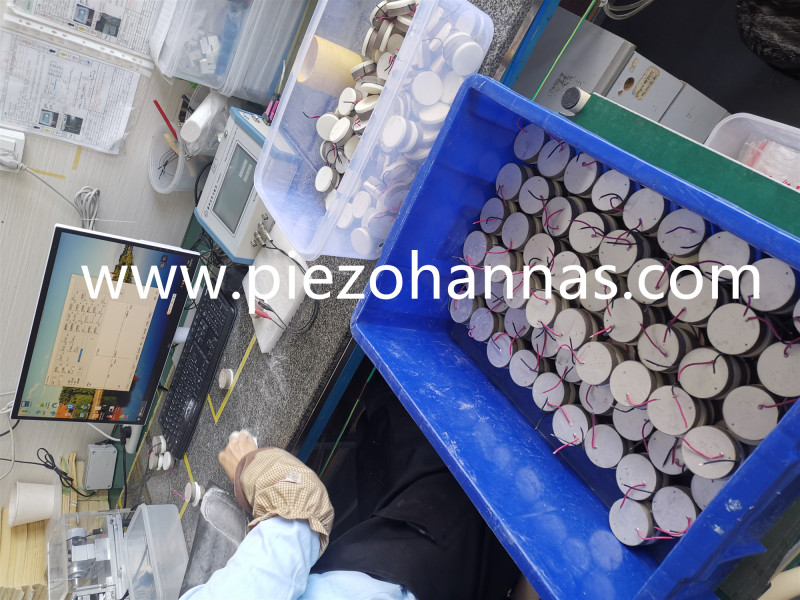

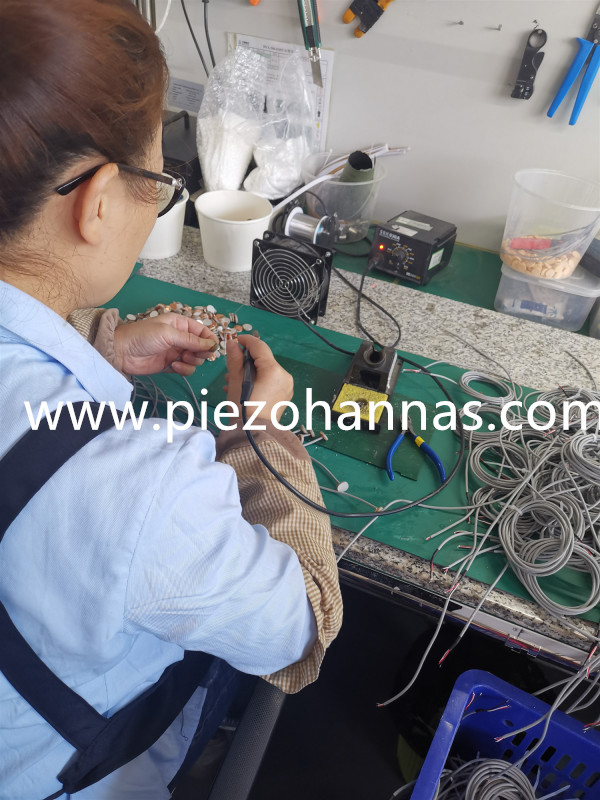

Производственная линия изображение:
