PHW-50/200-NC
Piezohannas
PHW-50/200-NC
Подводной осадок датчик датчика для оборудования для измерения глубины
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц-50 кГц uNDERWATER DARANG DERSDUCER Инструмент интерфейса илаuLtrasonic Transducer-Ptfe |
| |
Модель | PhW-50/200-NC | ||
Частота | 200 кГц ±5%/50 кхz±5% | ||
Расстояние обнаружения | 200 кГц 0,6～120 м 50 кГц 3～500 м | ||
Минимум Параллельный LMpedance | 600 Ом ± 20％ | ||
4300pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 600vpp 、 Расстояние: 0,8 м 、 Эхо -амплитуда: 15 В (200 кГц) | ||
Вершина горы Напряжение＜ 600vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7,5 ° ± 1 ， Острый угол: 17,5 ° ± 2 (200 кГц) (Продолжительность пучка) Ширина луча с половиной мощности@-3db ： 27 ° ± 2 ， Острый угол: 68 ° ± 4 (50 кГц) | ||
Корпус Материал | Ptef | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 900G ± 5％ (Lэн：10 м） | ||
Инструкции по проводке | (Три строки): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||
Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
3. Совет по развитию:

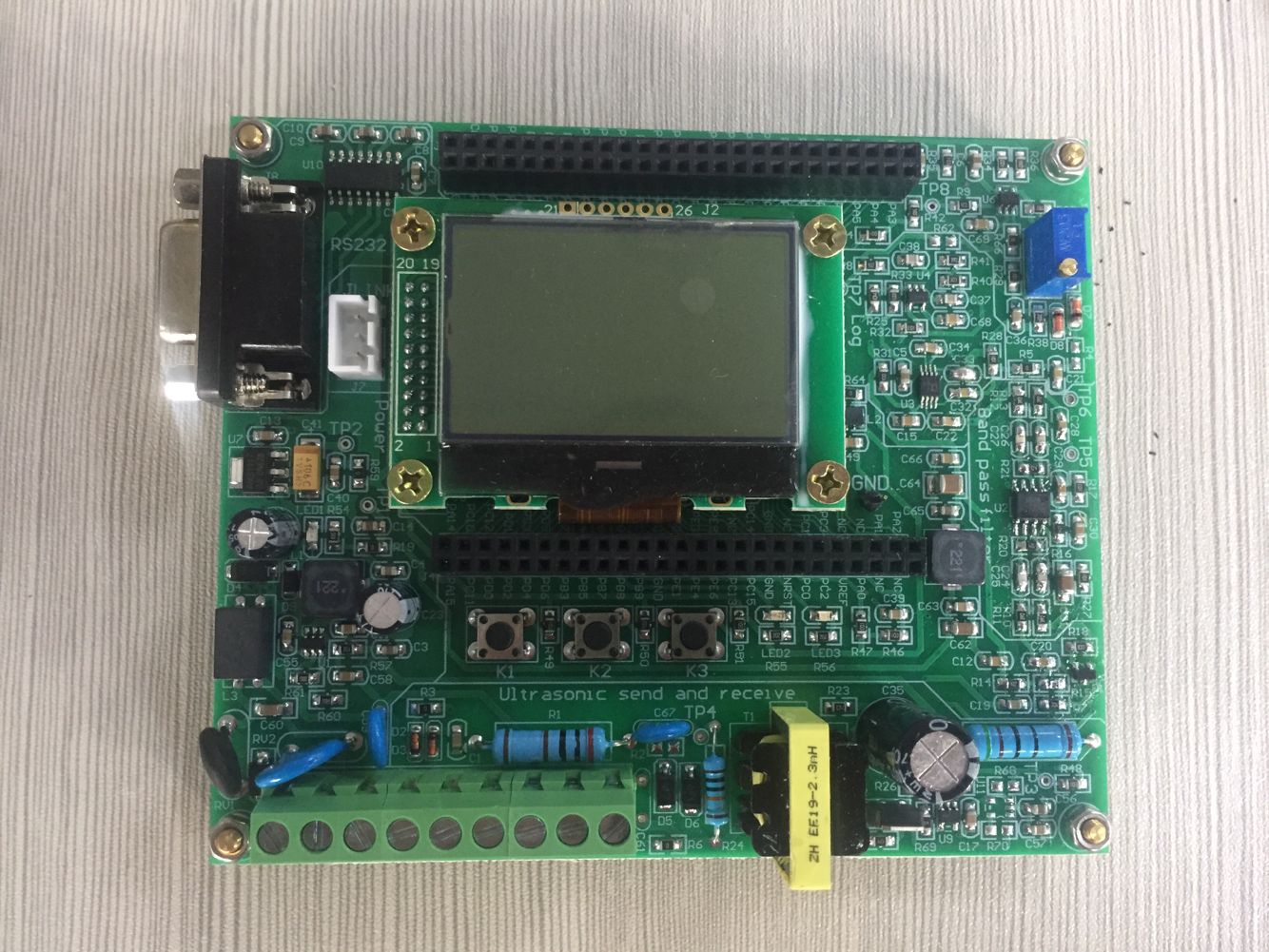

DYSTM32F4 Высокочастотная ультразвуковая плата разработки, основанная на микроконтроллере STM32F407VGT6, включая интерфейс встроенного jlink, 2 светодиода, 3 независимые кнопки, LCD12864, интерфейс отображения, оригинальная схема ультразвука MAX2322222 Чип преобразования уровня, график температуры MF58.
DYSTM32F4 Высокочастотный ультразвуковой совет по развитию, может использоваться для ультразвуковой подводной батиметрии, раннего развития изучения рыб; может провести короткие эксперименты с высокоскоростными подводными акустическими коммуникационными экспериментами; Может использоваться для ранней разработки продуктов ультразвукового диапазона, связанных экспериментов ультразвуковых датчиков, его можно применить к реверсированию автомобилей, строительной площадке и некоторой промышленной площадке для предварительного разработки мониторинга позиции. Он также может быть использован для предварительного развития и применения в таких областях, как уровень жидкости, глубина скважины и измерение длины трубы.
Подводной осадок датчик датчика для оборудования для измерения глубины
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц-50 кГц uNDERWATER DARANG DERSDUCER Инструмент интерфейса илаuLtrasonic Transducer-Ptfe |
| |
Модель | PhW-50/200-NC | ||
Частота | 200 кГц ±5%/50 кхz±5% | ||
Расстояние обнаружения | 200 кГц 0,6～120 м 50 кГц 3～500 м | ||
Минимум Параллельный LMpedance | 600 Ом ± 20％ | ||
4300pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 600vpp 、 Расстояние: 0,8 м 、 Эхо -амплитуда: 15 В (200 кГц) | ||
Вершина горы Напряжение＜ 600vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7,5 ° ± 1 ， Острый угол: 17,5 ° ± 2 (200 кГц) (Продолжительность пучка) Ширина луча с половиной мощности@-3db ： 27 ° ± 2 ， Острый угол: 68 ° ± 4 (50 кГц) | ||
Корпус Материал | Ptef | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 900G ± 5％ (Lэн：10 м） | ||
Инструкции по проводке | (Три строки): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||
Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
3. Совет по развитию:
DYSTM32F4 Высокочастотная ультразвуковая плата разработки, основанная на микроконтроллере STM32F407VGT6, включая интерфейс встроенного jlink, 2 светодиода, 3 независимые кнопки, LCD12864, интерфейс отображения, оригинальная схема ультразвука MAX2322222 Чип преобразования уровня, график температуры MF58.
DYSTM32F4 Высокочастотный ультразвуковой совет по развитию, может использоваться для ультразвуковой подводной батиметрии, раннего развития изучения рыб; может провести короткие эксперименты с высокоскоростными подводными акустическими коммуникационными экспериментами; Может использоваться для ранней разработки продуктов ультразвукового диапазона, связанных экспериментов ультразвуковых датчиков, его можно применить к реверсированию автомобилей, строительной площадке и некоторой промышленной площадке для предварительного разработки мониторинга позиции. Он также может быть использован для предварительного развития и применения в таких областях, как уровень жидкости, глубина скважины и измерение длины трубы.
