PH006774
Piezohannas
PH006774

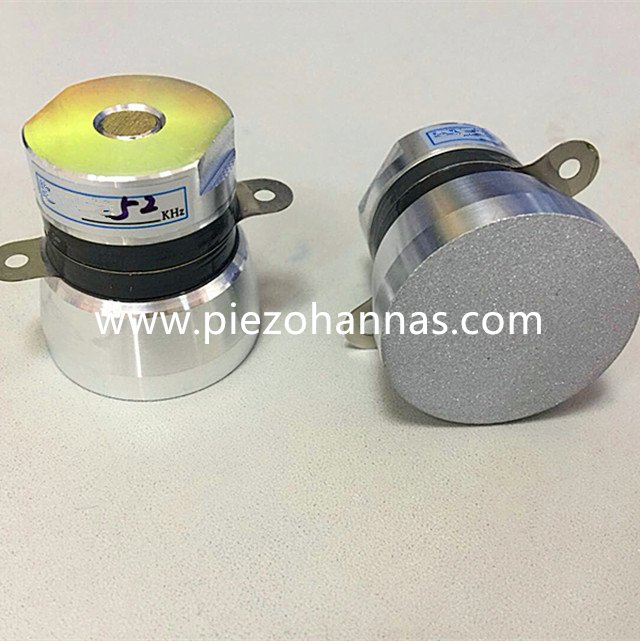

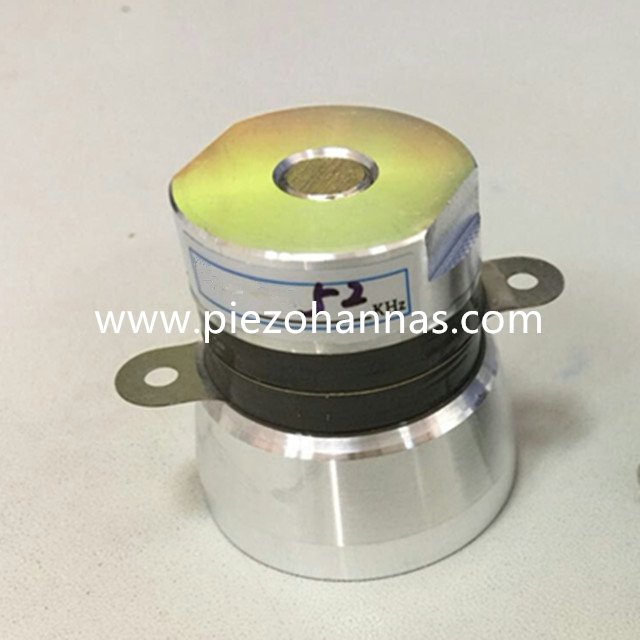

ULtrasonic очищающего преобразователя Производители
 Ультразвуковой пьезоэлектрический преобразователь |  25 кГц ультразвуковая очистка трассусер |  пьезоэлектрический преобразователь для очистки |
1. Исходное измерение:
Размер пластины (мм): Ø50 × Ø15 × 5
Диаметр × высота (мм): Ø67 × 74
Размер отверстия болта: M10 × 1,0
2. Параметры выполнения
Статическая емкость (PF): 6430
Резонансная частота (кГц): 25,0 ± 0,3
Пропускная способность (кГц): 1.10
Импеданс (ω): ≤30 Ом
Изолированный импеданс (ω): ≥100 МОм
Сила (W): 110
Вот несколько обычных размеров для пьезоэлектрических керамических преобразователей для очистки.
Измерение (мм) | Частота | Емкость | Импеданс (ω) | Сопротивление изоляции (МОм) | Сила | |
PH002550 | 25*50 | 40 ± 1 | 4000 ± 10% | ≤20 | 2000 | 30 |
PH003033 | 30*33 | 200 ± 3 | 2400 ± 10% | ≤20 | 2000 | 30 |
PH003840 | 38*40 | 50 ± 1 | 3400 ± 10% | ≤20 | 2000 | 40 |
PH003840-1 | 38*40 | 170 ± 3 | 3400 ± 10% | ≤25 | 2000 | 40 |
PH004054 | 40*54,5 | 4000 | 124,0 ± 1,0 | ≤20 | ≥100 | 80 |
PH004054 | 40*54 | 130 ± 2 | 4800 ± 10% | ≤20 | 2000 | 60 |
PH004056 | 40*56 | 80 ± 3 | 4800 ± 15% | ≤20 | 2000 | 60 |
PHZ003528 | 45*80 | 28 ± 1 | 3800 ± 10% | ≤20 | ≥2000 | 50 |
PH004550-1 | 45*50 | 40 ± 1 | 3800 ± 10% | ≤20 | 2000 | 50 |
PH004550-1 | 45*50 | 40 ± 1 | 2900 ± 10% | ≤20 | 2000 | 50 |
PH004580 | 45*80 | 28 ± 1 | 4200 ± 10% | ≤25 | 2000 | 50 |
PH004850 | 48*50 | 100 ± 2 | 4800 ± 15% | ≤20 | 2000 | 60 |
PHZ004528 | 48*50 | 40 ± 1 | 3400 ± 10% | ≤20 | ≥2000 | 60 |
PHZ003540 | 45*54 | 40 ± 1 | 3800 ± 10% | ≤20 | ≥2000 | 50 |
PH005058 | 50*58 | 68 ± 1 | 5600 ± 10% | ≤20 | 2000 | 60 |
PH005553 | 55*53 | 40 ± 2 | 5000 ± 15% | ≤20 | 2000 | 100 |
PH005568 | 55*68 | 28 ± 1 | 2900 ± 10% | ≤25 | 2000 | 50 |
PH005850 | 58*50 | 39 ± 1 | 8500 ± 10% | ≤20 | 2000 | 120 |
PHZ003825 | 59*72 | 25 ± 1 | 5500 ± 10% | ≤25 | ≥2000 | 60 |
PHZ003828 | 59*67 | 28 ± 1 | 4800 ± 10% | ≤20 | ≥2000 | 60 |
PH005968 | 59*68 | 28 ± 1 | 3200 ± 10% | ≤20 | ≥2000 | 60 |
PHZ003868 | 48*60 | 68 ± 1 | 4800 ± 10% | ≤20 | ≥2000 | 50 |
PHZ004533 | 45*82 | 33 ± 1 | 7000 ± 10% | ≤20 | ≥2000 | 80 |
PH006470 | 64*70 | 28/40 ± 0,5 | 4500 ± 15% | ≤20 | 2000 | 60 |
PH006475 | 64*75 | 33 ± 2 | 6500 ± 10% | ≤20 | 2000 | 60 |
PH006574 | 65*74 | 24,8 ± 0,3 | 4000 | ≤25 | ≥100 | 60 |
PH006767 | 67*67 | 27,8 ± 0,3 | 5300 | ≤25 | ≥100 | 90 |
PH006768 | 67*68 | 28 ± 1 | 6500 ± 10% | ≤20 | 2000 | 80 |
PH006768-1 | 67*68 | 28 ± 1 | 5100 ± 7% | ≤20 | 2000 | 80 |
PHZ005028 | 67*70 | 28 ± 1 | 8200 ± 10% | ≤20 | ≥2000 | 100 |
PH006770 | 67*70 | 28 ± 1 | 6500 ± 7% | ≤20 | 2000 | 100 |
PH006777 | 67*77 | 25 ± 1 | 9000 ± 10% | ≤20 | 2000 | 100 |
PH006777-1 | 67*77 | 25 ± 1 | 6500 ± 7% | ≤20 | 2000 | 100 |
PH006774 | 67*74 | 25 ± 0,3 | 6430 | ≤30 | ≥100 | 110 |
PH006792 | 67*92 | 20 ± 2 | 6500 ± 10% | ≤20 | 2000 | 100 |
Если этот преобразователь не может соответствовать вашим требованиям, сообщите нам о своем размере и частоте, мы можем принять настройку.
