Принцип и применение пьезоэлектрического керамического трансформатора

Принцип пьезоэлектрического керамического трансформатора

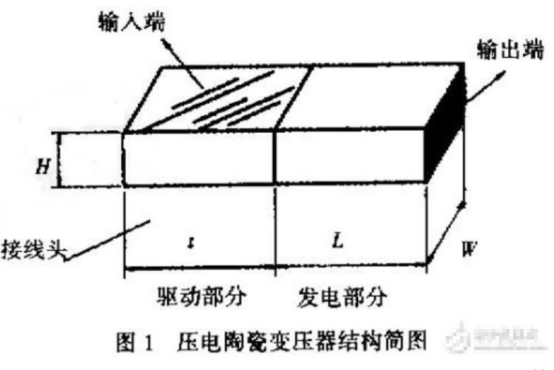

Пьезоэлектрический керамический трансформаторявляется новым типом чип-устройства, которое реализует вход низкого напряжения и выход высокого напряжения посредством вторичной энергии преобразования электрической энергии --- механическая энергия-электрическая энергия. Его основная структура имеет много форм в соответствии с формой, электродом и направлением поляризации, среди которых пьезоэлектрический трансформатор с длинной листовой структурой является наиболее часто используемым. Он имеет простую структуру, легко изготавливать и имеет высокий уровень шага.

По сравнению с традиционным электромагнитным трансформатором материалы, структура продукта, технология процесса и принцип работы пьезоэлектрического керамического трансформатора различны. Основными материалами, используемыми в электромагнитных трансформаторах, являются магнитные материалы и проводящие материалы, которые используются в качестве сердечника и обмотки конструкции, соответственно, а форма преобразования энергии является электрическим магнитным электрическим. Основными материалами, используемыми в пьезоэлектрических керамических трансформаторах, являются бинарные пьезоэлектрические керамические материалы (PZT), такие как цирконат цирконат титанат, тройные пьезоэлектрические керамические материалы (PCM, PSM), это добавить другие элементы и четыре на основе пьезоэлектрической кеализа Материалы (PMMN) и т. Д. Продукт производится с помощью высокотемпературного спекания и поляризации высокого давления, а его режим преобразования энергии является электромеханическим электрическим. Можно видеть, что преобразование энергии электромагнитного трансформатора должно быть завершено в Ортогональное трехмерное пространство в соответствии со своей структурной формой, и пьезоэлектрический керамический трансформатор может выполнять преобразование энергии в плоскости. Следовательно, пьезоэлектрический керамический трансформатор легко спроектировать в структуру типа чипа.

Принцип работы пьезоэлектрического керамического трансформатора состоит в том, чтобы использовать характеристики пьезоэлектрического керамического материала-позитивного пьезоэлектрического эффекта и обратного пьезоэлектрического эффекта. Так называемый положительный пьезоэлектрический эффект состоит в том, что этот материал PZT генерирует заряд или напряжение при действии (или деформации) силы, и обратный пьезоэлектрический эффект состоит в том, что материал деформируется или вибрирует при применении напряжения. Принцип работы пьезоэлектрического керамического трансформатора состоит в том, чтобы использовать положительные и обратные характеристики пьезоэлектрического эффекта пьезоэлектрического керамического материала путем проектирования характеристик ориентации электрода и направления поляризации пьезоэлектрического керамического корпуса и использования обратного пьезоэлектрического эффекта для выполнения фазы с входным терминалом. Подключенное пьезоэлектрическое керамическое тело генерирует механическую вибрацию при действии напряжения, а затем положительный пьезоэлектрический эффект вызывает пьезоэлектрический керамический корпус, соединенный с выходной клеммой для создания напряжения. Когда импеданс входной терминала и выходной клеммы не равны, напряжение и ток на обоих концах также не равны, тем самым реализуя функцию изменения величины напряжения и тока между входной клеммой и выходной терминалом.

Пьезоэлектрический керамический трансформатор
Пьезоэлектрический керамический трансформатор использует пьезоэлектрические материалы, которые используют электромеханические характеристики преобразования и сотрудничает с вибрационной частью компонента и двигателем части производства электроэнергии для выполнения конструкции поляризации. Входное напряжение делает пьезоэлектрический кусок в резонансном состоянии, а затем положительный пьезоэлектрический эффект изменит высокую деформацию, преобразованную в выход напряжения, чтобы достичь влияния преобразования напряжения.
