Принцип работы ультразвукового преобразователя 1D пролета и его применение в приборах Smart Home (1)

Просмотры:0 Автор:Pедактор сайта Время публикации: 2020-05-21 Происхождение:Работает

Запрос цены

`Xu_lqepcwu744k158j

Устройство домашнего дома - это продукты для дома, образованные путем введения микропроцессоров, ультразвуковых сенсорных технологий и технологий сетевой связи в домашние приборы. Интеллектуризация домашних приборов должна реагировать автоматически в соответствии с окружающей средой без вмешательства человека. Это неизбежно включает участие датчиков. В этой статье сравнивается несколько измерений расстояния ультразвукового преобразователя расстояния.
такие как инфракрасная трубка, датчик близости, 1D датчик времени пролета и датчик расстояния треугольника, и в частности, вводит принцип 1D датчика прямого времени полета и применение Smart TV в качестве примера.

Разработка интеллектуальных домов уже не остановится, и интеллектуальные дома для самой высокой доли в умных домах. Устройство домашнего дома - это продукты для дома, образованные путем введения микропроцессоров, сенсорных технологий и технологий сетевой связи в домашние приборы. У них есть возможность автоматически иметь смысл статус домашних приборов и статус обслуживания домашних приборов. Например, мы можем направить работу домашних приборов, таких как широкие роботы и телевизоры с помощью смартфонов и умных динамиков.

Интеллектуризация домашних приборов должна автоматически реагировать в соответствии с окружающей средой без вмешательства человека. Такое автоматическое восприятие окружающей среды неизбежно будет включать участие ультразвуковых датчиков. Ультразвуковые датчики 1D пролета, введенные за последние два года, постепенно были признаны и применяются крупными производителями умного дома.

Сравнение и применение нескольких схем диапазонов
Обычно используемые различия на рынке в основном включают инфракрасную трубку, датчик близости, 1D датчик времени полета и датчик треугольного расстояния. Принципы, преимущества и недостатки следующие:

30`%zcdfv0jv_9obd83ht7

Таблица 1: Сравнение растворов инфракрасного диапазона
Инфракрасная трубка и инфракрасные датчики близости более подходят для решений измерения расстояния в интеллектуальных домах, таких как автоматические раскладушки и автоматические сиденья туалетов, автоматические смесители и другие сценарии применения, потому что эта сцена не требует высокой точки, но высококачественных сантехнических и автоматических смесителей. также переключаются на 1D ультразвукового датчика времени 1D.

1D Время полета Ультразвуковые преобразователи 200 кГц более используются для распознавания препятствий и обнаружения лестниц широких розы Приложения сцена.

Принцип работы и преимущества 1D прямого времени ультразвукового датчика времени полета
Возьмите новый TMF8801, который может обнаружить расстояние 2 см ~ 2,5 м в качестве примера. Внутренняя структура заключается в следующем:

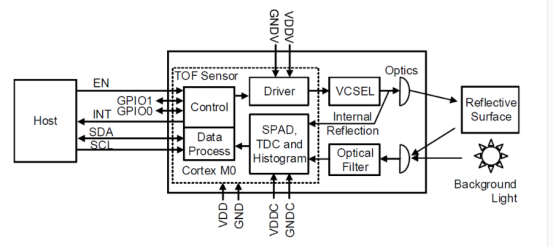

Рисунок 1: Диаграмма внутренней структуры TMF8801
ИК-лазерный передатчик (с использованием VCSEL) испускает фотоны через оптические компоненты и в то же время посылает начальный сигнал на преобразователь времени к цифру (TDC), фотоны будут отражены, когда они сталкиваются с препятствиями, и получаются с помощью однофотонного диода лавины на приемном конце полученного TMF8801 (SPAD) и вызвал SPAD в лавину, что дает TDC сигнал остановки. TDC рассчитывает время между началом и сигналами остановки, чтобы узнать время полета фотона к. Если скорость света известна, можно рассчитать расстояние между объектом и датчиком ультразвукового датчика ветра. Расстояние - это измерение полета в реальном времени.

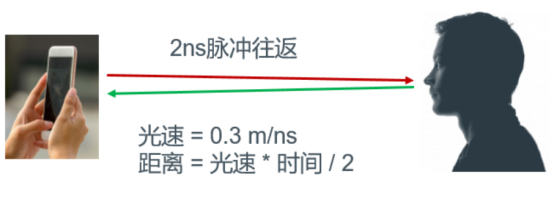

Рисунок 2: Принцип расчета расстояния
Преимущества датчика времени полета TMF8801:

Выход гистограммы
TMF8801 может непосредственно выводить данные гистограммы. Гистограмма является точным графическим представлением распределения данных. Он обрабатывается путем непрерывного сбора инфракрасного света, отражаемого объектом, и отражая распределение данных TDC, что облегчает точный расчет алгоритма расстояния.
