Простой инструмент измерения Hifu Piezo

Hifu Piezo для ножа ультрасоновИмеет выдающиеся преимущества отсутствия боли, отсутствия хирургии, коротких побочных эффектов, короткого лечения и времени восстановления, что стало горячей точкой в ​​исследованиях оборудования для лечения опухоли. Однако из-за его терапевтического эффекта он еще не был тщательно протестирован. На основе продвижения и применения с постоянным улучшением технологии оборудования и клинической технологии применения, высокоэнергетический ультразвуковой нож принесет революционные изменения для традиционных методов лечения рака Анкет Так называемый \"Ultrasonic Knife \" использует вторичную технологию фокусировки, чтобы сосредоточить ультразвуковые волны, выделяемые несколькими зондами, образуя высокоинтенсивную пьезо, которая приближается к размеру. Ультразвуковые волны от тела лечения образуются снаружи тела пациента через человеческое тело.

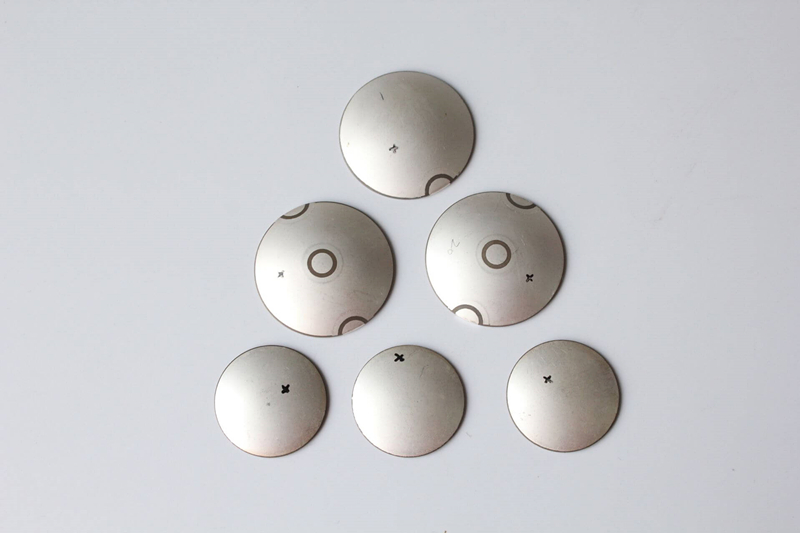

ИнтенсивностьВысокий фокус ультразвуковой пьезоПри высокой фокусировке пьезо, и локальная высокая температура генерируется достаточно для сжигания раковых клеток для терапевтических целей. Ультразвуковая интенсивность одного зонда намного ниже и не наносит вреда человеческому телу. Поскольку градиент интенсивности фокального пятна одного зонда в осевом направлении слишком мал, чтобы соответствовать требованиям обработки, высокоэнергетический ультразвуковой нож, как правило, принимает многоприкосновенный режим вторичной фокусировки, как показано на рис. Многочисленные зонды установлены в сферическом фокусирующем теле, в зависимости от геометрии зонда. Пьезоэлектрическая керамика используется в зонде - это круговая сферическая пластина с толщиной около 2 мм. Трудно гарантировать геометрическую ось и акустическую ось зонда по разным причинам. Строго случайно, фокусные пятна нескольких зондов не могут быть точно перекрыты, и образуются даже несколько фокальных пятен, что значительно влияет на качество фокусного места.

Проверка звукового поля зонда требует конструкции высокопрофессионального тестивателя трехмерного движения, который не только имеет длинный проект и цикл производства, но также имеет высокую стоимость оборудования и низкую скорость использования. Таким образом, мы полностью использовали высокую функцию позиционирования трехмерного движения самого устройства и разработали набор инструментов вспомогательного тестирования ультразвукового поля для решения проблем, возникающих в процессе разработки за очень низкую стоимость.

Многопространство предназначено для фокусировки геометрической оси поверхности позиционирования множественных зондов в одну точку с помощью метода механического позиционирования, который требует акустической оси одного зонда, чтобы точно совпадать с геометрической осью. Поскольку обработка требует определенной глубины, один зонд имеет небольшой диаметр относительно его фокусного расстояния \", а его звуковое поле не образует точку в фокусной точке, такой как оптическая линза, но образует тонкую промежуточную цилиндрическую форму Рядом с фокусом. Диаметр кристалла Hifu Piezo меньше на \"Focus \", и диаметр \"Focus \" становится больше, но изменение не является большим. Следовательно, фокусное расстояние \ »звукового поля мало влияет на точность фокуса, и обрабатывается степень совпадения акустической оси и геометрическую ось в фокусе \". Точность фокусировки первых нескольких зондов является наибольшей.

Ультразвуковое устройство ножа имеет трехмерный механизм движения, контролируемый компьютером, который может привести к тому, что насадка обработки для достижения трехмерного точного позиционирования, точность движенияХифу пьезо керамика для ультразвукового ножаСоставляет ± 0,05 мм, диапазон движения каждого измерения составляет 250 мм, а центральное отверстие головки обработки имеет телескопический B-ультразвук для поиска поражения. Поскольку обнаружение и лечение выполняются одним и тем же механизмом движения, для лечения не существует необходимости точности, которое поддерживает пациента до тех пор, пока положение остается неизменным во время лечения. Чтобы обнаружить совпадение акустической оси зонда с геометрической осью, необходимо установить позиционную взаимосвязь между поверхностью позиционирования зонда зажима и механизмом движения, который реализует трехмерное движение измерительного пространства головы. Если Гидрофон испытательного звукового поля установлен на обработке механизма упражнений, измерениеУльтразвуковой пьезоэлектрический преобразовательпомещается на обработку, а зонд установлен на нижней стороне бассейна, трудно противоположна зонду, а замена зонда также может изменить положение лечебного слоя.

Метод измерения механизма: зонд используется для пространственного трехмерного движения, а гидрофон для измерения звукового поля фиксируется в бассейне и не движется. Метод состоит в том, чтобы использовать вспомогательный измерительный инструмент для монтажа зонда на обработке, а отверстие для позиционирования зонда расположено с помощью механизма регулировки, так что ось зонда находится в отверстии параллельна вертикальному направлению z- Ось, и гидрофон расположен с использованием калибровочной испытательной части, чтобы вода слушала. Измерительная головка расположена на оси отверстия для позиционирования зонда,Хифу Пьезо Кристаллзаменяет калибровочный тестовый элемент и установка зонда для проверки. Ультразвуковое звуковое поле тестируется гидрофоном, а гидрофон фиксируется в бассейне. Зонд или головка лечения трехмерно перемещается определенным образом под управлением компьютера. Компьютер автоматически измеряет и сохраняет данные каждой точки в звуковом поле и использует программное обеспечение для обработки данных измерения в желаемый результат пользователя.
