PS1000K0123
Piezohannas
PS1000K0123

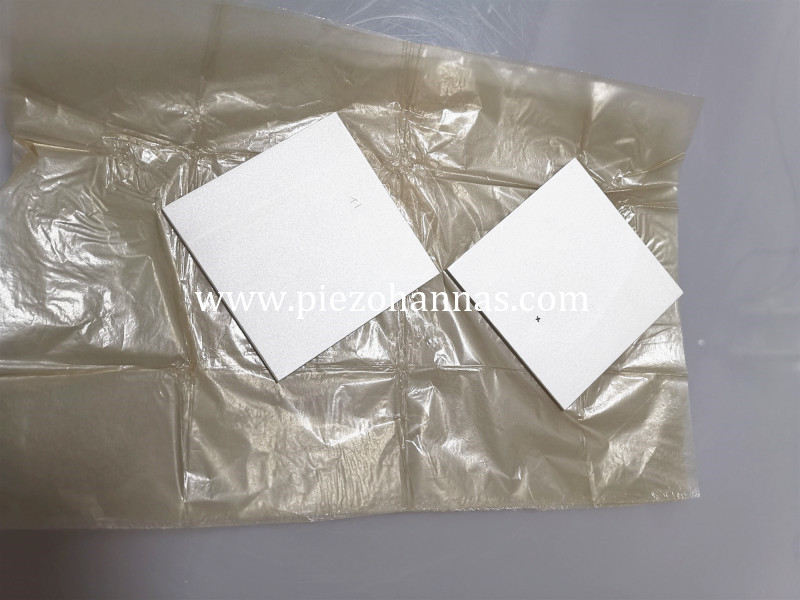

PZT4D Ultrasonic Transducer Piezoceramic Plate для передачи мощности
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей и некоторых других компонентов с сильной технологической силой. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
Диапазон пьезокерамической тарелки / полосы:
Длина: 1 мм-200 мм
Ширина: 1 мм-200 мм
Высота: 0,1 мм-30 мм
Выбор металлизации (серебро, никель, золото и другие по запросу)
Широкий выбор составов PZT
Твердый материал PZT
Высокая мощность или \"жесткая керамика может выдерживать высокие уровни электрического возбуждения и механического напряжения. Эти материалы подходят для высокого напряжения или генераторов высокой мощности и преобразователей.
PZT-4 Series
Этот диапазон материалов идеально подходит для ультразвуковой чистки, сонара и других применений акустического излучения с высокой мощностью. Эти материалы обозначены как материалы типа PZT-4 и способны производить большие амплитуды механического привода при сохранении низких механических и диэлектрических потерь. Кроме того, его можно использовать как в постоянных, так и в повторяющихся условиях.
PZT-8 Series
Этот диапазон материалов используется в приложениях с высокой мощностью, даже несмотря на то, что уровень пьезоэлектрической активности немного ниже, чем типы серий PZT-4. С чрезвычайно высоким механическим коэффициентом качества и чрезвычайно низким коэффициентом потерь материалы серии PZT-8 имеют максимальную возможность обработки мощности.
P-41 | равен PZT-4D Hard Pzt. Он предназначен для более высокой диэлектрической постоянной, высокой Q M, высокого принудительного поля, высокой связи и высокой жесткости, требующей высокой мощности датчиков с высокой мощностью и т. Д. |
P-42 | Является модифицированной жесткой PZT, более высокой диэлектрической постоянной P-41. |
P-43/PZT-4D | это модифицированный жесткий Pzt. Он разработан для более высокой диэлектрической постоянной, высокой Связь и высокая жесткость требовали высокой мощности и т. Д. Преобразователи |
P-82 | Равен PZT-8, жесткому PZT для более высокого механического качества, более низкой диэлектрической потери и гораздо более высокой способности обработки мощности и т. Д. Преобразователи. |
PCRN-4 | Модифицированный PZT, посвященный чрезвычайно высокой мощности и т. Д. Двойная функция приемника и передача датчика. |
PBAS-4 | Является ли модифицированный жесткий PZT, разработанный для чрезвычайно высокой диэлектрической постоянной, высокой Q M, Высокая жесткость и низкий коэффициент рассеяния требовали высокочастотных преобразователей и т. Д. |
Номинальные размеры и допуски
Геометрия | Размер (мм) | Толерантность |
Диски | Диаметр: От 3 до 200 |
Толерантность в соответствии с пьезоэлектрическими элементами промышленного стандарта. |
Толщина: 0,2-25 | ||
Пробирки | Длина: 1-100 | |
OD: 6-180 | ||
Я БЫ: 5-150 | ||
Стена: 0,5-15 | ||
Тарелки | Длина: 1-200 | |
Ширина: 1-200 | ||
Толщина: 0,2-25 | ||
Сфера | OD: 6-160 | |
Я БЫ: 4-150 | ||
Стена: 1-10 | ||
Кольца | OD: 3-180 | |
Я БЫ: 1-150 | ||
Толщина: 0,2-25 | ||
Для всех размеров | Плоскостность | ± 0.03 |
Концентричность | ± 0.10 | |
Перпендикулярность | ± 0.10 | |
Параллелизм | ± 0.05 |
Номинальные электрические допуски
Пьезоэлектрические свойства | ± 5% |
Относительная диэлектрическая постоянная | ± 15% |
