PZ1000K0086
Piezohannas
PZ1000K0086
Материал PZT Пьезой керамический диск для датчиков расстояния
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей с сильной технологиейOgy Force. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
 пьезоэлектрический керамический диск купить |  пьезоэлектрический диск пьезо -датчик |
|
Пьезо керамика Описание диска:
Диаметр: 7,4 мм
Толщина: 1,3 мм
Материал: PZT4
Диапазон пьезого диска для производства:
Диаметр: 2 мм-120 мм
Толщина: 0,1 мм-30 мм
Типичное значение \"Хард \"
Твердые материалы PZT | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Диэлектрическая постоянная | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Коэффициент связи | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Пьезоэлектрический коэффициент | D31 | 10-12м/т | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12м/т | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM/N. | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM/N. | 28 | 25.3 | 24 | 25 | 22.6 | |
Частотные коэффициенты | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Коэффициент упругого соответствия | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Маханический коэффициент качества | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Диэлектрический коэффициент потери | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Плотность | ρ | G/см3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Кюри температура | ТК | ° C. | 320 | 320 | 320 | 310 | 310 |
Модуль для младших | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Соотношение яда | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Диапазон пьезой керамики:
Геометрия | Размер (мм) | Толерантность |
Диски | Диаметр: От 3 до 200 |
Толерантность в соответствии с пьезоэлектрическими элементами промышленного стандарта. |
Толщина: 0,2-25 | ||
Пробирки | Длина: 1-100 | |
OD: 6-180 | ||
Я БЫ: 5-150 | ||
Стена: 0,5-15 | ||
Тарелки | Длина: 1-200 | |
Ширина: 1-200 | ||
Толщина: 0,2-25 | ||
Сфера | OD: 6-160 | |
Я БЫ: 4-150 | ||
Стена: 1-10 | ||
Кольца | OD: 3-180 | |
Я БЫ: 1-150 | ||
Толщина: 0,2-25 | ||
Для всех размеров | Плоскостность | ± 0.03 |
Концентричность | ± 0.10 | |
Перпендикулярность | ± 0.10 | |
Параллелизм | ± 0.05 |
Номинальные электрические допуски
Пьезоэлектрические свойства | ± 5% |
Относительная диэлектрическая постоянная | ± 15% |
Применение датчиков расстояния с пьезо Керамическими компонентами
Материал PZT Piezo Disc отправляет короткую ультразвуковую воздушную волну в направлении объекта, расстояние которого должно быть измерено. Звуковая волна отражается этим объектом и снова полученной той же пьезо-керамической частью. Пьезо-керамическая часть работает здесь как отправитель и приемник (режим мультиплекса времени). Пьезо керамический диск обычно имеет адаптация слоя на радиационной стороне, чтобы соответствовать акустическому импедансу преобразователя с воздухом. Этот Пьезоэлектрический диск для датчиков расстояния может использоваться для различных целей в промышленной автоматизации, например, для измерения расстояния, в качестве ограниченного монитора или в качестве счетчика (объект регистрируется каждый раз, когда он проходит через диапазон измерения).Если длина волны короче преобразователя, он излучается прямо (под углом закрытия). Направленное излучение желательно практически во всех случаях.Расстояния, которые можно разумно измерять с использованием этих систем, составляют от 0,25 до 10 м.Частота, используемая преобразователем (режим резонанса), зависит от желаемого диапазона и разрешения. Чем выше частота, тем выше разрешение и тем меньше диапазона, и наоборот. Если длина волны, возникающая в результате частоты, большая по сравнению с размером датчика, результатом является сферическое излучение фронта волны.

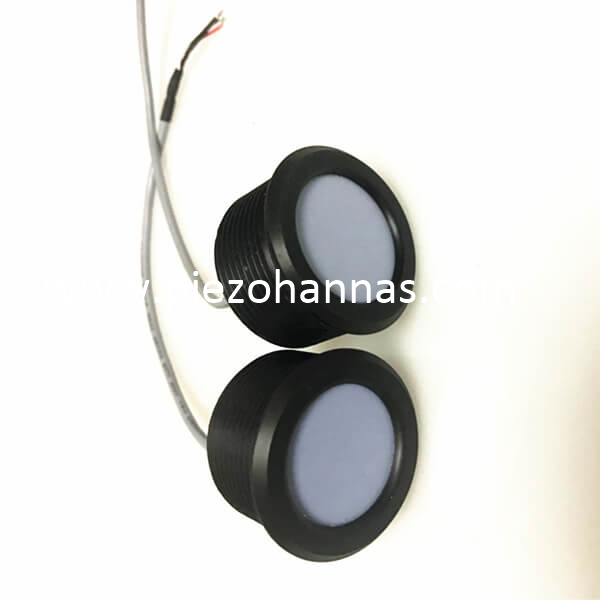

Датчики измерения расстояния и датчики расстоянияИзображение
