PT1000K0184
Piezohannas
PT1000K0184

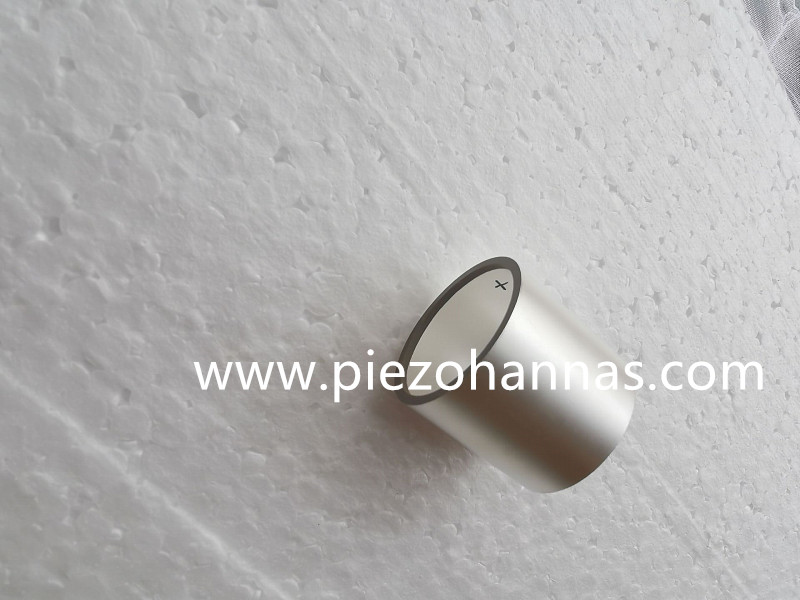

98 кГц пьезо керамический цилиндр для датчиков сонара
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей с сильной технологической силой. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
Пьезо керамика трубка Описание:
Размеры: OD 9,5 мм, ID8,2 мм, высота 9,5 мм
Материал: Pzt5a
Диаметр: 5,0 - 100 мм
Толщина стены: 1 - 10 мм
Высота: 2,5 - 50 мм
Материал PZT:
\"Soft \" Pzt Materials | Тип мягкого материала | ||||||||
Характеристики | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | Pzt-5x | ||
Диэлектрическая постоянная | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Коэффициент связи | Кр | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Кт | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Пьезоэлектрический коэффициент | D31 | 10-12 м/в | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 м/в | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/N. | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/N. | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Частотные коэффициенты | Нп | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
Не | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
Н3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Н.э. | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Коэффициент упругого соответствия | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Маханический коэффициент качества | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Диэлектрический коэффициент потери | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Плотность | ρ | G/CM3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Кюри температура | ТК | ° C. | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Модуль для младших | Да11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Соотношение яда | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Диапазон измерений:
Пьезо керамические диски | Диаметр | Pzt-4 | Pzt-5 | Pzt-8 |
3-100 | 3-100 | 3-100 | ||
Толщина | 0,3-10 | 0,25-15 | 0,4-8 | |
Пьезо керамические кольца | Наружный диаметр | 3-100 | 3-100 | 3-100 |
Внутренний диаметр | ≥ 2 | ≥ 2 | ≥ 2 | |
Толщина | 0,3-10 | 0,25-15 | 0,4-8 | |
Пьезо керамические трубки | Наружный диаметр | 3-108 | 3-108 | 3-105 |
Внутренний диаметр | ≥ 2 | ≥ 2 | ≥ 2 | |
Длина | ≤50 | ≤50 | ≤50 | |
Пьезой керамические пластины | Длина | ≤ 50 | ≤ 50 | ≤ 50 |
Ширина | ≥ 1 | ≥ 1 | ≥ 1 | |
Толщина | 0,3-10 | 0,25-15 | 0,3-8 |
Изображения приложений:
![Dq6] f6t1 (cmf5w} f {$ vu) yf](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/ikBqnKjlRilSipijjjin/DQ6-F6T1-C.png)
