PT1000K200
Piezohannas
PT1000K200
Pzt5x Материальная пьезоцилиндровая труба для подводных акустических датчиков
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей с сильной технологической силой. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
Пьезо керамика трубка Описание:
-Дюстры: Ø76,2 × Ø66 × 40 мм
-Материал: Pzt-5x
Параметр производительности:
-Fs (Гц): 13068
-Fp (Гц): 13870
-Электромеханический коэффициент связи K31: 0,353
-Диэлектрические потери Tg Δ: <2,00%
-C: (pf): 75800pf

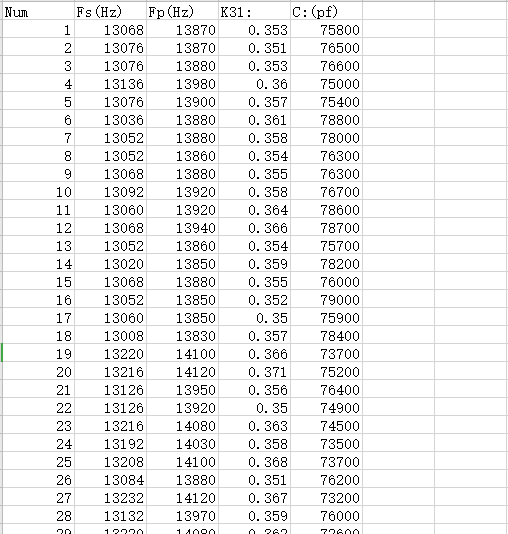

Тестовый отчет о Ø76,2 × Ø66 × 40 мм:
Диаметр: 5,0 - 100 мм
Толщина стены: 1 - 10 мм
Высота: 2,5 - 50 мм
Мягкий материал PZT:
\"Soft \" Pzt Materials | Тип мягкого материала | ||||||||
Характеристики | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | Pzt-5x | ||
Диэлектрическая постоянная | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Коэффициент связи | Кр | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Кт | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Пьезоэлектрический коэффициент | D31 | 10-12 м/в | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12 м/в | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/N. | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/N. | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Частотные коэффициенты | Нп | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
Не | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
Н3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Н.э. | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Коэффициент упругого соответствия | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Маханический коэффициент качества | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Диэлектрический коэффициент потери | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Плотность | ρ | G/CM3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Кюри температура | ТК | ° C. | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Модуль для младших | Да11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Соотношение яда | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Подводные акустические датчики Заявление:
Пьезоэлектричество относится к производству электрических зарядов путем наложения механического напряжения. Феномен взаимный. Применение соответствующего электрического поля на пьезоэлектрический материал создает механическое напряжение. Пьезоэлектрические датчики акустической волны применяют колеблющееся электрическое поле для создания механической волны, которая распространяется через подложку, а затем преобразуется обратно в электрическое поле для измерения.Практически все акустические волновые устройства и датчики используют пьезоэлектрический материал для генерации акустической волны. Пьезоэлектричность была обнаружена братьями Пьером и Пол-Жаком Курией в 1880 году, получила свое название в 1881 году от Вильгельма Ханклеля и оставалось в значительной степени любопытством до 1921 года, когда Уолтер Кэди обнаружил кварцевый резонанс для стабилизации электронных осцилляторов.
Когда акустическая волна распространяется через или на поверхности материала,Датчики акустической волны названы так, потому что их механизм обнаружения является механической или акустической волной.Любые изменения в характеристиках пути распространения влияют на скорость и/или амплитуду волны. Изменения скорости могут контролироваться путем измерения частоты или фазовых характеристик датчика, а затем могут быть коррелированы с измерением соответствующей физической величины.
Изображения приложений:
