PS10000K075
Piezohannas
PS10000K075

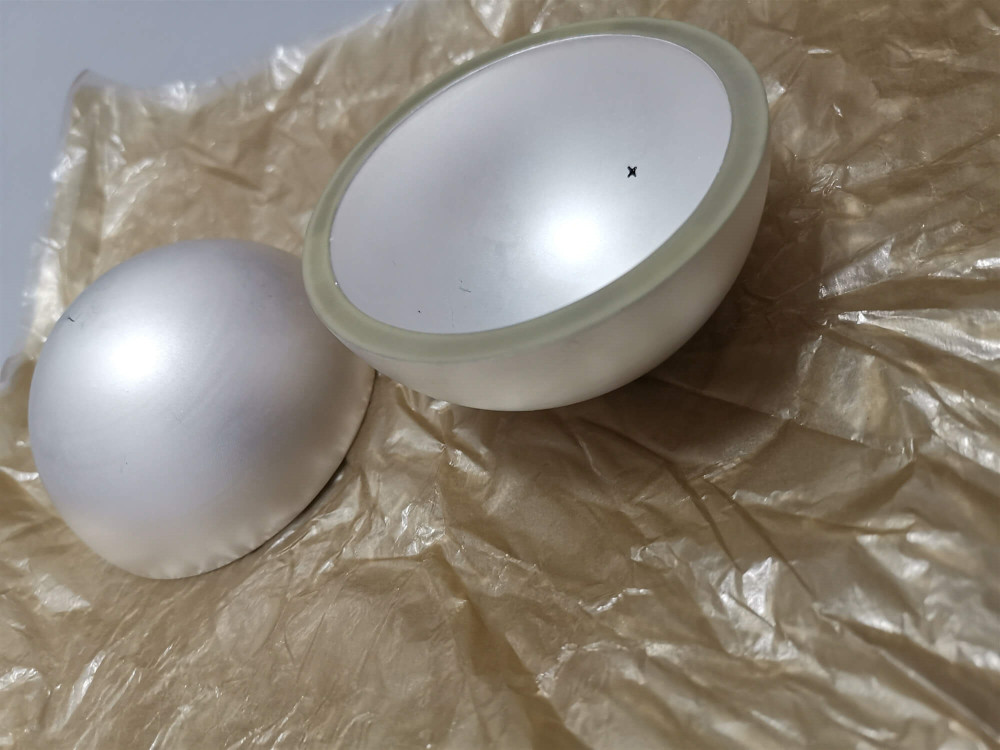

PZT4 Пьезоэлектрическое керамическое миски пьезоэлектрический полушарие для гидрофона
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей и некоторых других ультразвуковых Deivce с сильной технологической силой. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
Размер пьезо полушария:
Подводной акустический преобразователь.
Преобразователь, который преобразует звуковые сигналы в электрические сигналы, используется для получения звуковых сигналов в воде. Он называется преобразователем Areceive, также известным как гидрофон. Гидрофон широко используется в подводной связи, континентальной разведке, целевом месте, отслеживании и так далее. Это важный компонент сонара. Подводное обнаружение, идентификация, коммуникация, морская экологическая сторона и разработка морских ресурсов неотделимы от подводного акустического преобразователя.
Подводной акустический преобразователь - это устройство, которое преобразует электрический сигнал в подводной акустический сигнал или подводной акустический сигнал в электрический сигнал. Его позиция в сонаре аналогична позиции антенны в радиооборудовании. Это акустическое устройство, которое передает и получает акустические волны под водой. Преобразователь, который преобразует электрические сигналы в подводные акустические сигналы, используется для излучения звуковых волн в воду, которая называется передавающим датчиком. Преобразователь, который преобразует звуковые сигналы в электрические сигналы, используется для получения звуковых сигналов в воде. Он называется приемным датчиком, также известным как ахидрофон. Обычно пьезовые компоненты, используемые в гидрофонах Пьезо трубка и сферы, сделанную в мягкой серии PZT P-5 и твердой серии PZTP-4.
Внешний размер: от 6 мм до 160 мм
Толщина стены: от 1 мм до 10 мм
Выбор металлизации (серебро, никель, золото и другие по запросу)
Широкий выбор составов PZT
Направление электрода: электрод на поверхности внутренняя и снаружи
Сферическая спецификация |
Внешнее измерение（мм） | Технологический параметрs | ||||||
dIAMETEr | открытый калибр
| Стена толщина | FKHZ
| КР
| P-33
| P-52
| P-81
| |
SΦ5 | Sφ5 | Φ1.5 | 0.5 | 320 | 0.4 | 1.8 | 3.5 | |
SΦ10 | SΦ10 | Φ3 | 0.8 | 160 | 0.4 | 4.7 | 8.8 | |
SΦ15 | SΦ15 | Φ4 | 1 | 113 | 0.4 | 9.2 | 17.3 | |
SΦ20 | SΦ20 | Φ5 | 1 ~ 1,5 | 77 | 0.4 | 17 | 32.0 | |
SΦ25 | SΦ25 | Φ5 | 1 ~ 1,5 | 61 | 0.4 | 17.4 | 32.8 | |
SΦ30 | SΦ30 | Φ6 | 1,5 ~ 3 | 50 | 0.4 | 23.5 | 44.3 | |
SΦ40 | SΦ40 | Φ7 | 2 ~ 4 | 38 | 0.4 | 34.3 | 64.6 | |
SΦ50 | SΦ50 | Φ8 | 2 ~ 4 | 30 | 0.4 | 54.8 | 103.2 | |
SR12.5 | SR12.5 | Φ3.5 | 2 ~ 5 | 83 | 6.2 | 3.7 | ||
SR25 | SR25 | Φ8 | 2 ~ 5 | 26.2 | 15.6 | |||
SR37.5 | SR37.5 | Φ10 | 2 ~ 5 | 17.7 | ||||
SR50 | SR50 | Φ12 | 3 ~ 6 | 25.5 | ||||
Размер (мм) | Главный Характеристики | ||||||
Диаметр | Апертура Диаметр | Стена Толщина | FR (MHZ) | КР | C (NF) | ||
P-33 | P-52 | P-81 | |||||
5 | 1.5 | 0.5 | 320 | 0.4 | 1.8 | 3.5 | |
10 | 3 | 0.8 | 160 | 0.4 | 4.7 | 8.8 | |
15 | 4 | 1 | 113 | 0.4 | 9.2 | 17.3 | |
20 | 5 | 1～1.5 | 77 | 0.4 | 17.0 | 32.0 | |
25 | 5 | 1～1.5 | 61 | 0.4 | 17.4 | 32.8 | |
30 | 6 | 1.5～3 | 50 | 0.4 | 23.5 | 44.3 | |
40 | 7 | 2～4 | 38 | 0.4 | 34.3 | 64.6 | |
50 | 8 | 2～4 | 30 | 0.4 | 54.8 | 103.2 | |
12.5 | 3.5 | 2～5 | 83 | 6.2 | 3.7 | ||
25 | 8 | 2～5 | 26.2 | 15.6 | |||
37.5 | 10 | 2～5 | 17.7 | ||||
50 | 12 | 3～6 | 25.5 | ||||
Материал полушария | Внешнее измерение (мм) | Технологические параметры | ||||
ОДИН | толщина стены | ОДИН отверстия | c | фс | кр | |
н.э. | кГц | % | ||||
P-51 | S10 | 0.7 | 1.5 | 3.8 | 245 | > 50 |
P-51 | S10 | 0.7 | / | 3.8 | 210 | > 50 |
P-51 | S20 | 0.9 | 4 | 13 | 90 | > 50 |
P-51 | S20 | 0.9 | / | 13.5 | 100 | > 50 |
P-51 | S30 | 1.1 | 4 | 258 | 64 | > 50 |
P-51 | S30 | 1.1 | / | 26 | 67 | > 50 |
Материал PZT:
- PZT4 Пьезоэлектрическая керамика имеет двойное поведение приема и передачи с более высокой чувствительностью и более низкой диэлектрической потерей.
- PZT5 пьезоэлектрическая керамика имеет более высокий коэффициент электромеханической связи, умеренная диэлектрическая постоянная и более высокая чувствительность.
- PZT8 Пьезоэлектрическая керамика типа передачи с высокой мощностью имеет хорошее пьезоэлектрическое свойство, высокую механическую прочность, высокое принудительное поле, низкие диэлектрические потери на прочных полях.
Изображение приложения:
