Pzb100028
Piezohannas
PZB100028
Пьезоэлектрические элементы пьезо диафрагма для ультразвукового твитера
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей с сильной технологической силой. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
Пьезоэлемент спецификация
一 、Конфигурация | ||||||

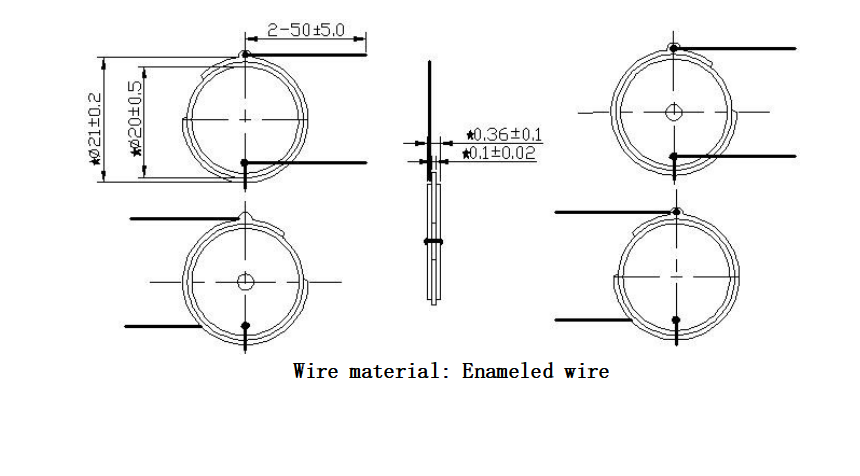

Внешний вид и измерение: см. Рисунок | ||||||
Материал | Пьезоэлектрический | |||||
Конфигурация | 1: Плана√ 2: Дискаль | |||||
Форма электрода | A: полнота √ B: Обратная связь | |||||
Металлический материал | Б: Латунь √S: нержавеющая ставка стали N: Никель | |||||
二 ，Электрическая спецификация | ||||||
Резонансная частота (кГц) | FS = 4,0±0.5 | |||||
Резонанс импеданс (Ω) | Рвот≤800 | |||||
Емкость при 120 Гц (NF) | Co = 100±30% | |||||
Стандартные условия испытания | Температура：25±1℃Влажность：45%～75% Давление воздуха：86～106 кпа | |||||
Рабочая Температура (℃) | -20～+60 | |||||
Температура хранения (℃) | -30～+70 | |||||
Пьезоэлектрические элементы Ручной процесс пайки | Пайрь Параметр | |||||
Темп. (℃) | Время (гл.) | Времена | ||||
Без свинца | ★ | серебряный электрод | 300 ± 10 | 2 секунды или меньше. | 1 ~ 2 | |
★ | металлическая пластина | 320 ± 10 | 3 секунды или меньше. | 1 ~ 2 | ||
Припаяние Точка: Диаметр МАКСИМУМ 3,0 мм, Высокий макс 1,5 мм, Пайрь последовательность: 1、 Серебряный электрод 2、 металлическая пластина | ||||||
Замечание: ★Представлять важный параметрВНЕШНОСТЬ UNIT：мм

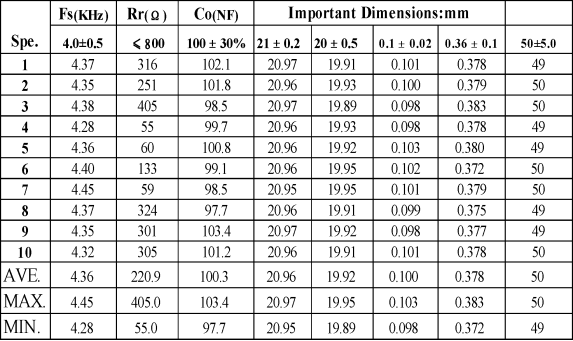

Спецификация и тестовые данные
