PZ1000K060
Piezohannas
PZ1000K060

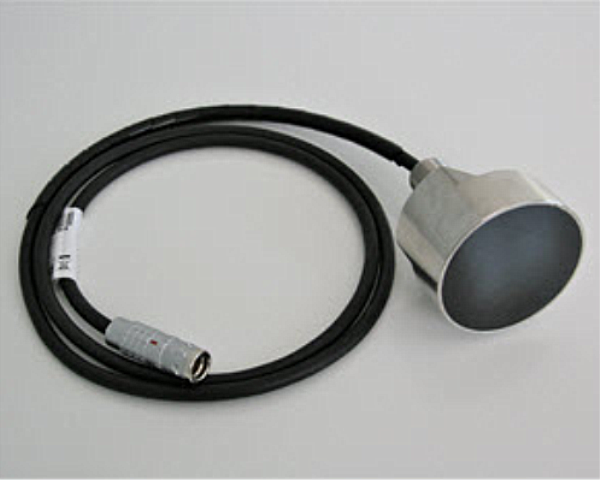

Кристалл пьезоэлектрического диска 200 кГц для эхоузионного преобразователя
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей и некоторых других ультразвуковых Deivce с сильной технологиейOgy Force. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
 Производители керамических дисков |  пьезовый диск эхоузиратель |
|
Пьезо керамика Описание диска:
Диапазон пьезого диска для производства:
Диаметр: 2 мм-120 мм
Толщина: 0,1 мм-30 мм
Материал PZT:
Твердые материалы PZT | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Диэлектрическая постоянная | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Коэффициент связи | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Пьезоэлектрический коэффициент | D31 | 10-12м/т | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12м/т | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM/N. | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM/N. | 28 | 25.3 | 24 | 25 | 22.6 | |
Частотные коэффициенты | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Коэффициент упругого соответствия | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Маханический коэффициент качества | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Диэлектрический коэффициент потери | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Плотность | ρ | G/см3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Кюри температура | ТК | ° C. | 320 | 320 | 320 | 310 | 310 |
Модуль для младших | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Соотношение яда | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Как работает преобразователь эхоуза?
Самый простой способ понять, как функционирует преобразователь эхоузаречителя, - это думать об этом как о динамике и микрофон, встроенный в одну единицу. Эхозаундер преобразователь получает последовательности электрических импульсов высокого напряжения, называемых передаваемыми импульсами от эхоундура. Так же, как стереодинамики дома, преобразователь затем преобразует импульсы передачи в звук. Звук проходит через воду как волны давления. Когда волна поражает объект, такой как сорняк, скала, рыба или дно, волна отскакивает назад. Говорят, что волна повторяется, так как ваш голос будет отрываться от стены каньона. Когда волна звука отскакивает назад, преобразователь действует как микрофон. Он получает звуковую волну в течение времени между каждым импульсом передачи и преобразует ее обратно в электрическую энергию. Преобразователь проведет около 1% своего времени передачи, а 99% своего времени спокойно слушают эхо. Помните, однако, что эти периоды времени измеряются в микросекундах, поэтому время между импульсами очень короткое. EchoSounder может рассчитать разницу во времени между импульсом передачи и возвратом эхо, а затем отображать эту информацию на экране так, как это может быть легко понято пользователем.
Изображение приложения:
Кристалл пьезоэлектрического диска 200 кГц для эхоузионного преобразователя
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей и некоторых других ультразвуковых Deivce с сильной технологиейOgy Force. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
Производители керамических дисков | пьезовый диск эхоузиратель |
|
Пьезо керамика Описание диска:
Диапазон пьезого диска для производства:
Диаметр: 2 мм-120 мм
Толщина: 0,1 мм-30 мм
Материал PZT:
Твердые материалы PZT | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Диэлектрическая постоянная | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Коэффициент связи | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Пьезоэлектрический коэффициент | D31 | 10-12м/т | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12м/т | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM/N. | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM/N. | 28 | 25.3 | 24 | 25 | 22.6 | |
Частотные коэффициенты | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Коэффициент упругого соответствия | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Маханический коэффициент качества | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Диэлектрический коэффициент потери | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Плотность | ρ | G/см3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Кюри температура | ТК | ° C. | 320 | 320 | 320 | 310 | 310 |
Модуль для младших | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Соотношение яда | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Как работает преобразователь эхоуза?
Самый простой способ понять, как функционирует преобразователь эхоузаречителя, - это думать об этом как о динамике и микрофон, встроенный в одну единицу. Эхозаундер преобразователь получает последовательности электрических импульсов высокого напряжения, называемых передаваемыми импульсами от эхоундура. Так же, как стереодинамики дома, преобразователь затем преобразует импульсы передачи в звук. Звук проходит через воду как волны давления. Когда волна поражает объект, такой как сорняк, скала, рыба или дно, волна отскакивает назад. Говорят, что волна повторяется, так как ваш голос будет отрываться от стены каньона. Когда волна звука отскакивает назад, преобразователь действует как микрофон. Он получает звуковую волну в течение времени между каждым импульсом передачи и преобразует ее обратно в электрическую энергию. Преобразователь проведет около 1% своего времени передачи, а 99% своего времени спокойно слушают эхо. Помните, однако, что эти периоды времени измеряются в микросекундах, поэтому время между импульсами очень короткое. EchoSounder может рассчитать разницу во времени между импульсом передачи и возвратом эхо, а затем отображать эту информацию на экране так, как это может быть легко понято пользователем.
Изображение приложения:
емкостный пьезовый диск
