QDA49
QDA49
Пьезоэлектрический керамический привод из пьезоэлектрической полосы для устройств Брайля
Биморфные приводы
Биморфные приводы изготовлены из пары пьезоэлектрических элементов, которые могут расширять и сокращаться в длину. При использовании в качестве датчика изгиб заставляет одну сторону переходить в натяжение, а другую в сжатие, а наличие частоты отклика в слышимом диапазоне позволяет использовать элемент биморфа в качестве датчика звука с высокой чувствительностью. При использовании в качестве привода электрический вход приводит к усилению изгиба, которая может использоваться в качестве элемента переключения в широком диапазоне применений (Optacon, дозовые насосы, управление клапаном и т. Д.)
Атмосфера
Кривая символов ： (Спортивный образец ： QDA60-20-0.6)
Нормальная модель:
Модель | Длина | Ширина | Толщина | Бесплатная длина | Напряжение | Смещение | Сила |
QDA60-20-0.6 | 60 мм | 20 мм | 0,60 мм | 53 мм | 150 VОКРУГ КОЛУМБИЯ | ≥2,6 мм | ≥0,40 N |
QDA60-10-0.6 | 60 мм | 10 мм | 0,60 мм | 53 мм | 150 VОКРУГ КОЛУМБИЯ | ≥2,6 мм | ≥0,20 N |
QDA49-2.3-0.75 | 49 мм | 2,3 мм | 0,75 мм | 38 мм | 200 VОКРУГ КОЛУМБИЯ | ≥1,5 мм | ≥0.10 N |
QDA45-10-0.6 | 45 мм | 10 мм | 0,60 мм | 38 мм | 150 VОКРУГ КОЛУМБИЯ | ≥1,3 мм | ≥0,20 N |
QDA45-6.5-0.6 | 45 мм | 6,5 мм | 0,60 мм | 38 мм | 150 VОКРУГ КОЛУМБИЯ | ≥1,3 мм | ≥0,15 N |
QDA40-20-0.6 | 40 мм | 20 мм | 0,60 мм | 33 мм | 150 VОКРУГ КОЛУМБИЯ | ≥1,1 мм | ≥0,50 N |
QDA40-10-0.6 | 40 мм | 10 мм | 0,60 мм | 33 мм | 150 VОКРУГ КОЛУМБИЯ | ≥1,1 мм | ≥0,18 N |
QDA35-2.5-0.6 | 35 мм | 2,5 мм | 0,60 мм | 28 мм | 150 VОКРУГ КОЛУМБИЯ | ≥0,7 мм | ≥0,11 N |
Примечание: Индивидуальные специальные размеры.
Ниже элементы могут использоваться в устройствах Брайля:
Тип | Длина | Ширина | Толщина | Бесплатная длина | Напряжение | Отклонение | Сила |
(мм) | (мм) | (мм) | (мм) | (ОКРУГ КОЛУМБИЯ V) | (мм) | (мнч) | |
QDA49 × 2,1 × 0,8 | 49 | 2.1 | 0.8 | 38 | 200 | ≥1,6 | ≥110 |
QDA 47,4 × 2,0 × 0,78 | 47.4 | 2 | 0.78 | 37 | 200 | ≥1,5 | ≥120 |
QDA35 × 2,5 × 0,7 | 35 | 2.5 | 0.7 | 25 | 200 | ≥1,1 | ≥160 |
QDA 36 × 2,1 × 0,7 | 36 | 2.1 | 0.7 | 25 | 200 | ≥1,1 | ≥140 |

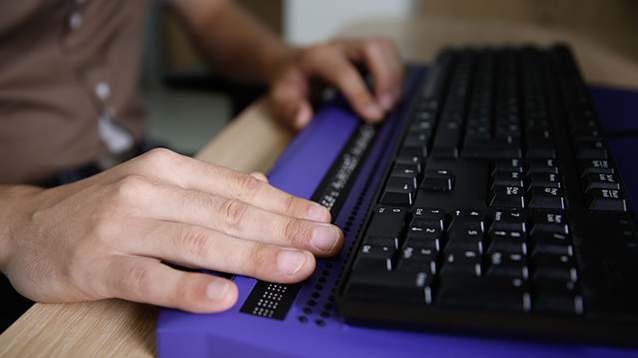

Изображение приложения:
