PS1000K095
Piezohannas
PS1000K095

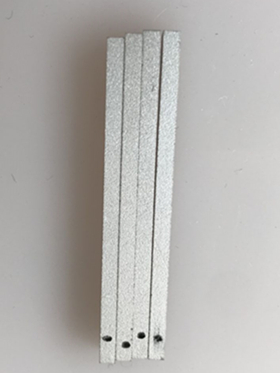

ПьезоэлектрическийКерамические тарелки датчик
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей и некоторых других ультразвуковых Deivce с сильной технологической силой. С системой управления качеством и исследованиями исследований и разработокR, наши продукты широко используются в большинстве приложений.
 40 кГц пьезоэлектрический преобразователь |  PZT прямоугольный преобразователь |  Пьезоэлектрическая энергия сбора энергии |
AppЛикатина: Высокочастотный волновой фильтр, резонатор, частотный дискриминатор, ультразвуковой датчик, датчик вибрации, датчик напряжения материала, датчик давления, генерация вибрации, уборка энергии/сбора электроэнергии, датчик сжатия и другие ...
Диапазон пьезокерамического прямоугольника / Площадь:
Длина: 3 мм-176 мм
Ширина: 1 мм-120 мм
Высота: 0,1 мм-30 мм
Измерение （L×W×H）мм | Резонанс Частота (кГц) | K31 (%)
| Емкость (PF) |
90*14*0,39 | 17± 5%
| 37±6%
| 98±12,5%
|
90*11*0,35 | 17±5%
| 37±6% | 81±12,5%
|
105*14*0,37 | 13.6 | 37.0 | 81 |
66,5*14*0,49 | 21.5 | 37.2 | 55 |
63,5*14,3*0,42 | 22.5 | 32.9 | 49 |
90*9*0,18 | 15.9 | 38.0 | 135 |
70*14,5*0,32 | 20.4 | 36.7 | 89 |
65*14,5*0,4 | 22.0 | 35.6 | 62 |
130*15,8*0,53 | 11.0 | 37.0 | 154 |
45*9*0,2 | 31.1 | 30.2 | 63 |
12*12*1 | 17.1 | 65.0 | 2.3 |
13*13*0,56 | 15.4 | 60.0 | 1.68 |
25*10*0,7 | 56.0 | 60.0 | 5 |
30*30*1 | 66.7 | 60.0 | 10 |
25*4*0,5 | 58 | # | 5800 |
40*4*0,5 | 38 | # | 7900 |
25*4*0,5 | 58 | # | 4800 |
40*4*0,5 | 38 | # | 6500 |
25*4*0,5 | 58 | # | 3100 |
40*4*0,5 | 38 | # | 5500 |
Размер (Длина, ширина, высота) (Мм) | Пьезоэлектрический Напряжение Постоянный D33 (10-12C/N) | Емкость КТ (NF) | Родственник Диэлектрик Постоянный εtr3 | Резонанс Частота Фс (кГц) | Связь Coefficient K31 (%) |
105*14*0,37 | 420 | 81 | 2300 | 13.6 | 37.0 |
66,5*14*0,49 | 550 | 55 | 3400 | 21.5 | 37.2 |
63,5*14,3*0,42 | 550 | 49 | 3400 | 22.5 | 32.9 |
90*9*0,18 | 550 | 135 | 3400 | 15.9 | 38.0 |
70*14,5*0,32 | 550 | 89 | 3400 | 20.4 | 36.7 |
65*14,5*0,4 | 550 | 62 | 3400 | 22.0 | 35.6 |
130*15,8*0,53 | 600 | 154 | 3400 | 11.0 | 37.0 |
45*9*0,2 | 620 | 63 | 5300 | 31.1 | 30.2 |
12*12*1 | 420 | 2.3 | 2300 | 17.1 | 65,0 (КП) |
13*13*0,56 | 280 | 1.68 | 800 | 15.4 | 60.0 (KP) |
25*10*0,7 | 420 | 5 | 1600 | 56.0 | 60.0 (KP) |
30*30*1 | 420 | 10 | 1600 | 66.7 | 60.0 (KP) |
Измерение (мм) Длина*ширина*толщина | Частота | Емкость | Диэлектрик потеря | Пьезоэлектрический Напряжение коэффициент | Курьер Температура |
25×4×0.5 | 58 | 5800 | ≤2,0 | 550× | 180 |
40×4×0.5 | 38 | 7900 | ≤2,0 | 550× | 180 |
25×4×0.5 | 58 | 4800 | ≤2,0 | 400× | 260 |
40×4×0.5 | 38 | 6500 | ≤2,0 | 400× | 260 |
25×4×0.5 | 58 | 3100 | ≤2,0 | 280× | 350 |
40×4×0.5 | 38 | 5500 | ≤2,0 | 280× | 350 |
Материал PZT:
- PZT4 Пьезоэлектрическая керамика имеет двойное поведение приема и передачи с более высокой чувствительностью и более низкой диэлектрической потерей.
- PZT5 пьезоэлектрическая керамика имеет более высокий коэффициент электромеханической связи, умеренная диэлектрическая постоянная и более высокая чувствительность.
- PZT8 Пьезоэлектрическая керамика типа передачи с высокой мощностью имеет хорошее пьезоэлектрическое свойство, высокую механическую прочность, высокое принудительное поле, низкие диэлектрические потери на прочных полях.
Пьезо керамические диски | Диаметр | Pzt-4 | Pzt-5 | Pzt-8 |
3-100 | 3-100 | 3-100 | ||
Толщина | 0,3-10 | 0,25-15 | 0,4-8 | |
Пьезо керамические кольца | Наружный диаметр | 3-100 | 3-100 | 3-100 |
Внутренний диаметр | ≥ 2 | ≥ 2 | ≥ 2 | |
Толщина | 0,3-10 | 0,25-15 | 0,4-8 | |
Пьезо керамические трубки | Наружный диаметр | 3-108 | 3-108 | 3-105 |
Внутренний диаметр | ≥ 2 | ≥ 2 | ≥ 2 | |
Длина | ≤50 | ≤50 | ≤50 | |
Пьезой керамические пластины | Длина | ≤ 50 | ≤ 50 | ≤ 50 |
Ширина | ≥ 1 | ≥ 1 | ≥ 1 | |
Толщина | 0,3-10 | 0,25-15 | 0,3-8 |
Применение пьезоэлектрической керамики
Ультразвуковые расходомеры | гидрофоны | Акселерометры |
pВибрация преобразователя IEZO | Атомийзер -преобразователь | разброс вопроса |
Зажигание газа в типе удара | Точный контроль движения | датчики давления |
Акселерометры | Зажигание газа в типе удара | Точный контроль движения |
микрофоны | Музыкальные пикапы | Диагностический медицинский ультразвук |
звук изготовление | датчики уровня | Ультразвуковые распылители |
сонар датчик | Ультразвуковой микроаппарат | Датчик толщины стенки |
Подводные эхо -эхолости | высокочастотные датчики | Эндоры с высоким напряжением |
сжимать газ | зажигание приводов с высокой мощностью | вибрационные двигатели |
Трансформеры | Ультразвуковая сварка | ультразвуковая хирургия |
Датчик напряжения материала | Пьезой для сбора электричества | Биомедицинский зонд |
Пьезой для сбора электричества | Рыба -искатель датчик | датчик сжатия |
Датчик расширения пьезо | Преобразитель красоты | Ультразвуковое смешивание |
калькуляторы, | Телефон | автомобиль тревога датчик |
эмбрион монитор | сердце рефлектоскоп отражатель | шагомер |
Ультразвуковая медицинская | uLtrasonic чистящие средства | сонохимия |
Наш сервис:
ПаккадрСначала мы все используем двуслойную пену, чтобы обернуть дуэт пьезой керамики до его безумия, затем мы используем подходящую коробку, чтобы положить его внутрь и плотно прилипать, чтобы убедиться, что он идеально.
Срок поставки: Стандартный продукт будет отправлен в течение 2 рабочих дней после получения оплаты.
Способы оплаты: T/T, Paypal, West Союз
Гарантия: 100% совершенно новый при выходе из фабрики. Продавец гарантирует качество продукции (за исключением износов) в течение 1 года с даты пробного запуска под руководством нашего техника.
