PHA-200-01KC
Piezohannas
PHA-200-01KC
Пьезоэлектрический ультразвуковой датчик передачи ветра для ультразвукового датчика ветра
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PHA-200-01KC | ||
Частота | 200 кГц ± 5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 2300 Ом ± 20％ | ||
370pf ± 20％@1 кГц | |||
Чувствительность | Напряжение вождения ： 800vpp ， Расстояние: 0,3 м ， Эхо -амплитуда ： 40 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 10 ° ± 2 ， Острый угол: 23 ° ± 4 | ||
Корпус Материал | Пома | ||
Применение | анеморумометр, газовый проток | ||
нить:M12*1,5 | |||
Уровень защиты | IP68 | ||
Масса | 8,7 г ± 5％ ( Длина：10 см） | ||
Инструкции по проводке | Интегрированный тип: разъем ： красный+， белый ， черный: экранированный провод ； температный датчик необязательно | ||
Кривая допуска | Структура продукта | ||
| | ||
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Ультразвуковое применение датчика ветра:
Ультразвуковой анемометр является общим инструментом на метеостанции. Он используется для измерения скорости ветра и направления ветра. Наиболее распространенный тип анемометра использует механические датчики, состоящие из трех или четырех полусферических чашек, установленных на горизонтальных руках на вертикальном стержне. Когда ветер дует, чашки толкаются, заставляя руки вращаться со скоростью, пропорциональной скорости ветра. Кроме того, ветер, соединенный с анемометром, может дать измерения направления. В то время как анемометры чашки и лопатки очень популярны из -за их очень простой конструкции, они могут быть подвержены холодным и влажным условиям из -за их механических вращающихся деталей, что, возможно, заставляя турбину прекратить работу в экстремальных условиях. Разработанные без каких-либо движущихся частей, ультразвуковые анемометры более надежны, без технического обслуживания, длительные и могут работать в сложных погодных условиях. В этой статье мы рассмотрим основной принцип работы ультразвукового анемометра и обсудим некоторые версии ультразвуковых анемометров, о которых сообщили производители в Интернете.

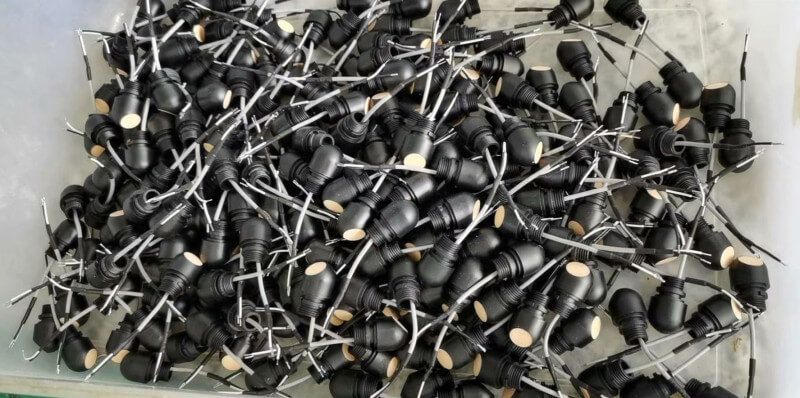

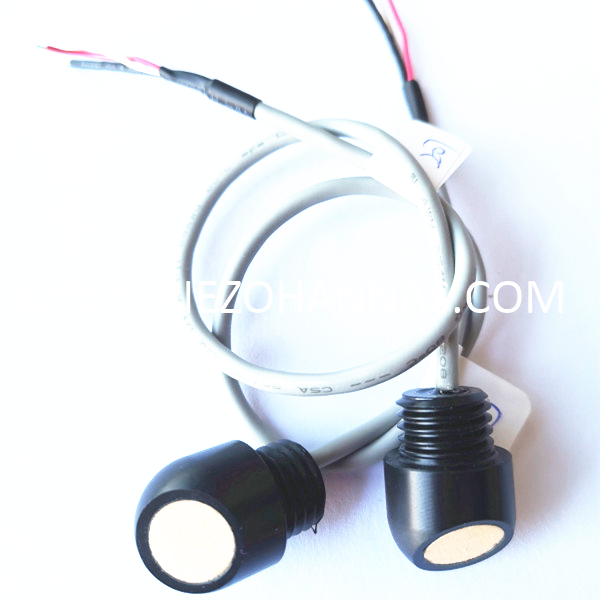

Изображение продукта:
