PHW-1M-01Q
Piezohannas
PHW-1M-01Q
Нержавеющая сталь 1 МГц пьезоэлектрический ультразвуковой преобразователь для ультразвукового потока.
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц плагин ультразвук преобразователь |
| |
Модель | PHW-1M-01Q | ||
Частота | 1 МГц ± 5% | ||
Расстояние обнаружения | 0.05～3m | ||
Минимум Параллельный LMpedance | 60 Ом ± 20％ | ||
1250pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 24 VPP 、 Расстояние: 0,3м 、 Эхо -амплитуда: 800 мв. | ||
Pэйк Напряжение＜ 300vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 5,4 ° ± 1 ， Острый угол: 12,7 ° ± 2 | ||
Корпус Материал | S304 ，композитный материал | ||
Применение | Ультразвуковой течет | ||

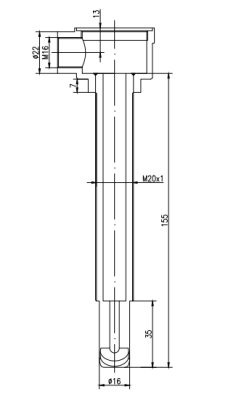

Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 340 г ± 5％ (Длина:25 см） | ||
Инструкции по проводке | Интегрированный тип: красный+， белый-черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||

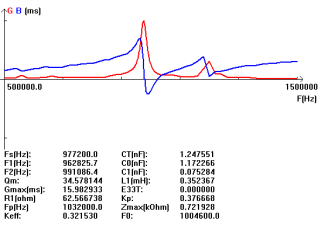

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвуковойпреобразователь :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Нержавеющая сталь 1 МГц пьезоэлектрический ультразвуковой преобразователь для ультразвукового потока.
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц плагин ультразвук преобразователь |
| |
Модель | PHW-1M-01Q | ||
Частота | 1 МГц ± 5% | ||
Расстояние обнаружения | 0.05～3m | ||
Минимум Параллельный LMpedance | 60 Ом ± 20％ | ||
1250pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 24 VPP 、 Расстояние: 0,3м 、 Эхо -амплитуда: 800 мв. | ||
Pэйк Напряжение＜ 300vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 5,4 ° ± 1 ， Острый угол: 12,7 ° ± 2 | ||
Корпус Материал | S304 ，композитный материал | ||
Применение | Ультразвуковой течет | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 340 г ± 5％ (Длина:25 см） | ||
Инструкции по проводке | Интегрированный тип: красный+， белый-черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвуковойпреобразователь :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
