В этом разделе два видапьезоэлектрическая керамика композитные материалыС центральной частотой около 50 МГц готовы подготовить два вида поли. Сосредоточенультразвуковые преобразователиВ виде фокуса находятся сферическая фокус и цилиндрическая линия, соответственно. Схематическая схема ультразвукового преобразователя заключается в следующем:
Основная структураВысокий сфокусированный ультразвуковой датчикделится на пьезоэлектрический материал, акустический сопостающий слой, акустический слой подложки, внешний корпус и провода и т. Д. Структура и состав каждой детали показаны на рисунке. Согласно приготовлению и характеристикам пьезоэлектрического композитного материала типа L-3, в этой статье пьезоэлектрический композитный материал с объемной фракцией составляет 35,84%. Пьезоэлектрический керамический фазовый материал готовили методом резки и заполнения. в котором пьезоэлектрическая керамическая колонна имеет квадратный поперечный сечение шириной колонны 36,03 мкм и толщиной D 36,52 мкм.
Ширина щелей 24,14 млрд. Изготовленный пьезоэлектрический композитный материал формируется определенным процессом с образованием сферических и цилиндрических поверхностей, используемых для фокусировки звуковых волн, а затем применяются электроды и пакеты, сфокусированные электроды. ММ, и глубина фокуса составляет 10 мм; размер цилиндрической линии, сфокусированной ультразвуковым датчиком, составляет 0,5 мм х 0,6 мм, а осевая глубина фокуса - 5. Смм.

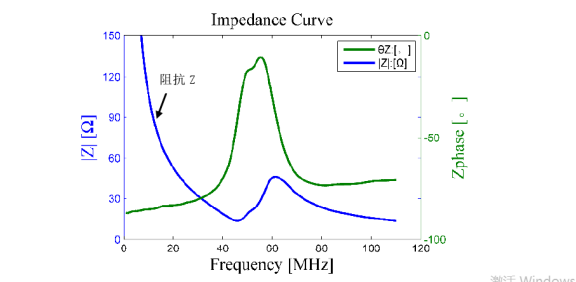

После тестирования, когда преобразователь резонирует, серия резонансная частота представляет собой серию резонансной частоты, искусственно 45,968 МГц, параллельная резонансная частота составляет несколько 60 · 253 МГц, а центральная частота - 53,111 МГц.

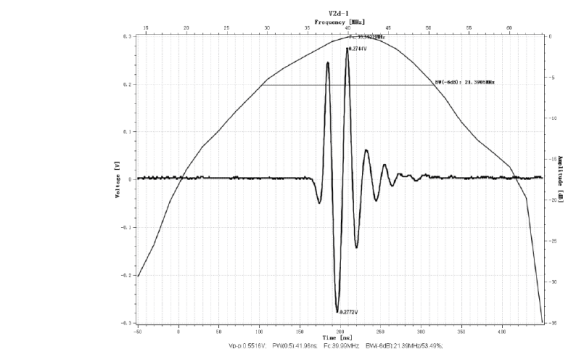

Можно видеть, что после того, как акустический сопостающий слой сопоставлен, акустическая форма волны, очевидно, улучшается, и количество звуковых волн колеблется. Распределение времени ширины импульса уменьшается, а полоса в частотной области увеличивается.

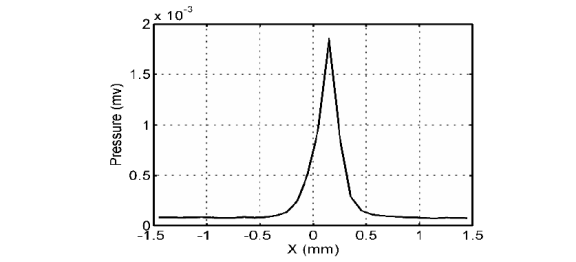

Выполнение звукового поля сканирования на индуктивных ультразвуковых датчиках близости является экспериментом для определения ультразвуковой волны, испускаемой преобразователем. Распределение звукового давления в пространстве. В свою очередь, фокус -положение звуковой волны и размер фокуса могут быть определены, и производительность преобразователя имеет важное эталонное значение. В этом разделе используется трехмерная система сканирования звукового поля лаборатории для создания сферической поверхности. Трехмерное поле звука точечного фокусирующего и цилиндрического ультразвукового ультразвукового преобразователя с использованием диаметра.

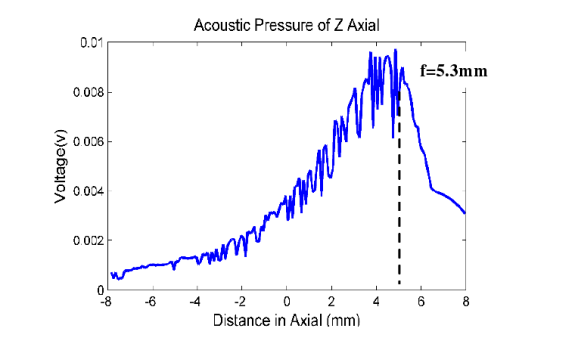

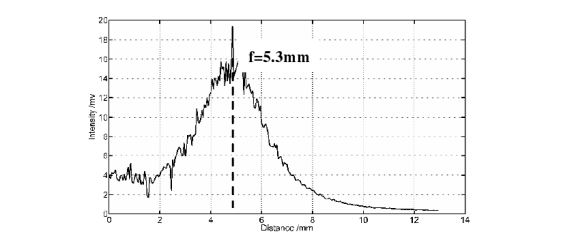

После сканирования осевого звукового давления можно сделать вывод, что ультразвуковой преобразователь сферического пятна имеет глубину фокусировки 5,3 мм.
Сферическая точка, сфокусированная ультразвуковым датчиком, имеет звуковой полевой тест
