PH180
Piezohannas
PH180

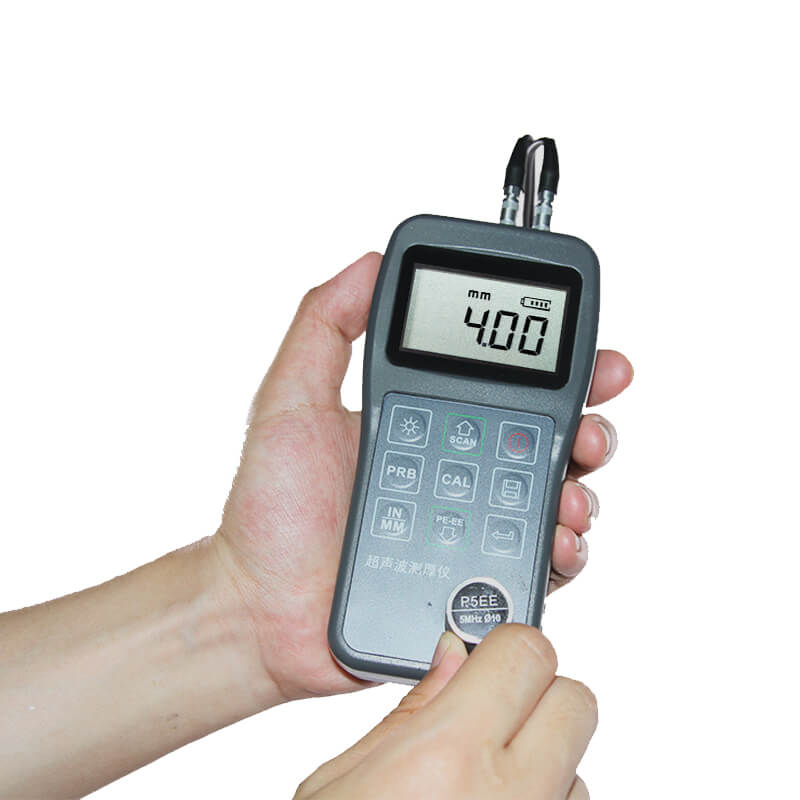

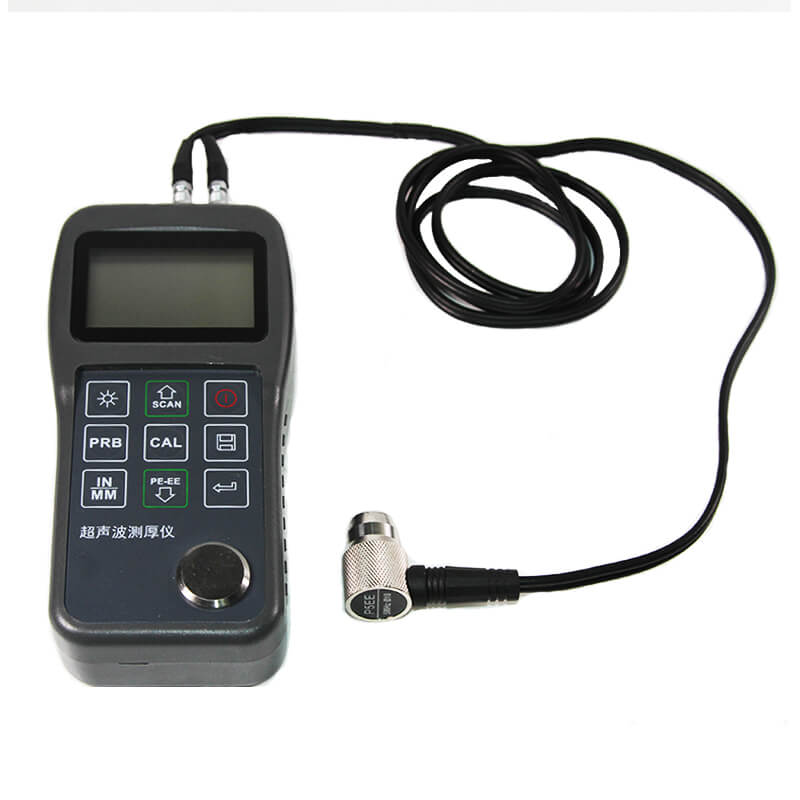

Ультразвуковая толщина с помощью USB для резины для резины
Обзор:
ПьезоханнаS PH180 Многомодовая ультразвуковая толщина. Он также способен измерять скорость звука объекта с известной толщиной. По сравнению с традиционным методом измерения преимущество ультразвукового манометра толщины состоит в том, что он может завершить измерение, только если оно контактирует с одной стороной измеренной заготовки. Уникальные характеристики, способные для тестирования толщины через покрытие, обеспечивает эффективное решение для тестирования заготовки на поверхностных или коррозионных материалах с покрытием. Он может проверить заготовку непосредственно без необходимости избавиться от поверхностного покрытия. Он широко используется для мониторинга различных трубопроводных трубопроводов и коррозионных сосудов в области конвейера в полях нефтяных, химических, металлургии, судостроения, авиации, аэрокосмической промышленности и так далее. Он также может быть использован для точного измерения для различных пластин и деталей обработки. Это необходимый профессиональный инструмент для повышения эффективности производства и уровня квалификации, а также экономия затрат.
Технические параметры:
Технические характеристики | Технические параметры |
Диапазон измерения | Поддержите два режима для измерения толщины Режим пульса-эхо: (0,65～600) мм Эхо-эш-режим: (3～30) мм |
Точность | ±0,05 мм（≤10 мм) ； ± (0,5%ч+0,01）мм (> 10 мм)；H См. Толщину заготовки |
Частота измерения | 7 раз в секунду для измерения одной точки, 16 раз в секунду для измерения режима сканирования. |
Отображать |
|
Разрешение | 0,1 мм/0,01 мм выбирается |
Диапазон скорости звука | (1000～9999) м/с (способный для измерения скорости звука объекта с известной толщиной) |
Калибровка зонда | Калибровка с нулевой точкой, калибровка с двумя точками |
Режим измерения толщины | Измерение с одной точкой, измерение мин/максимум, дифференциальное измерение |
Хранилище данных | Способен сохранению и управлению 20 группами данных о толщине (до 100 значений для каждой группы) |
Единицы | Метрика/имперская единица выбирается |
Коммуникация | Интерфейс USB 1.1 для подключения к ПК для печати |
Источник питания | С двумя щелочными батареями размера \"\" AA \"это может работать с более 50 часов продолженияОчень с яркости по умолчанию. |
Автоэкономильная экономия | Функция сохранения питания автоматического выключения |
Материал | Абс -инженерный пластик |
Размер | 150 мм × 74 мм × 32 мм |
Масса | 245 г |
Функции
l Способный выполнять измерения толщины на широком диапазоне материала, включая металлы（Такая сталь, чугун, алюминий, медь и т. Д.）, Пластик, керамика, композиты, эпоксидные, стекло и другие ультразвуковые хорошо проводимые материалы.
l С двумя режимами измерения толщины: режим импульса и модели эхо-эхо, он может измерить толщину через покрытие без расчета толщины покрытия .
l С большой емкостью и более низкой мощностью, он может резко вспомогот сверх месяцев..
l Способный измерять скорость звука объекта с известной толщиной, он может соответствовать требованиям тестирования толщины для различных материалов.
l Прикрепить с помощью программного обеспечения для передачи данных USB он может подключиться к ПК для анализа, хранения и печати данных.
l Способный для совместимых с различными зондами с различной частотой и размером, он может автоматически идентифицировать тип зонда.
l При калибровке зонда-нулевой калибровки и двух точечных калибровочных функций он может автоматически исправить системную ошибку
l Оснащенный узким импульсным составным кристаллическим датчиком с высокой точностью, он имеет небольшую мертвую зону и точное измерение.
l С дисплеем El Bearlight он удобен для использования в Dim Light Environment.
l С автоматическим соном, автоматического выключения и других функций сохранения питания, а также функции, указывающей на емкость, указывающую на батарею. Умный портативный дизайн с высокой надежностью, он может против вибрации, шока и электромагнитных помех, подходящих для суровой эксплуатационной среды.
Цифровой манометр толщины ультразвуковой толщины определяет толщину детали или структуры путем точного измерения времени, необходимого для короткого ультразвукового импульса, генерируемого преобразователем для прохождения через толщину материала, отражается от задней или внутренней поверхности и возвращается к преобразователь. Измеренное двухстороннее время транзита делится на два для учета пути перемещения вниз и спины, а затем умножается на скорость звука в материале. Результат выражен в известных отношениях.
Where：
H－Толщина испытательной части.
v－Скорость звука в материале.
t－Измеренное время транзита в круглой поездке.
Чтобы убедиться, что зонд, работающий должным образом, ему необходимо использовать кучу для изоляции воздуха между поверхностью зонда и измеренной поверхностью заготовки. Жидкость, используемая для соединения между зондом и заготовкой, называется как муфта.
Выбор преобразователя:
Модель | Фрагмент | Диам | Диапазон измерения | Нижний предел | Описание |
N05 | 5 МГц | 10 мм | 1,0 мм～600 мм (в стали) | Φ20 мм × 3,0 мм | Нормальное измерение |
N05/90 ° | 5 МГц | 10 мм | 1,0 мм～600 мм (в стали) | Φ20 мм × 3,0 мм | Нормальное измерение |
N07 | 7МГц | 6мм | 1,0 мм～600 мм (в стали) | Φ15 мм × 2,0 мм | Для тонкой трубной стенки или небольшой кривизны измерение стенки трубы |
Ht5 | 5 МГц | 12мм | 1,0 мм～600 мм (в стали) | 30 мм | За высокая температура (нижеn300 ℃) измерение |
N02 | 2.5МГц | 14мм | 1,0 мм～600 мм (в стали) | 20 мм | Для густых, сильно ослабляющих или высоко рассеяние материалы |
P5ee | 5 МГц | 10 мм | Импульс-эхо: 2,0 мм-600 мм (в стали) Echo-Echo: 3,0 мм-100 мм (в стали) | Φ20 мм × 3,0 мм | Тестирование толщины впадины |
Конфигурация:
Нет. | Тип | QTY | Замечания | |
Стандартный Конфигурация | 1 | Основной модуль | 1 | |
2 | Узкая толщина импульса (P5EE) | 1 | ||
3 | Купон | 1 | ||
4 | АБС | 1 | ||
5 | Руководство | 1 | ||
6 | Гарантийный талон | 1 | ||
7 | Сертификат продукта | 1 | ||
8 | \"Aa \" Размер щелочных батарей | 2 | ||
По желанию Конфигурация | 1 | Нормальный зонд N05/90 ° (5 МГц) | ||
2 | Нормальный зонд N05 (5 МГц) | |||
3 | Высокий температурный зонд ht5 (5 МГц) | |||
4 | Грубый зерно -зонд N02 (2,5 МГц) | |||
5 | Зонд микроаметров N07 (7 МГц) | |||
6 | Высокая температура | |||
7 | USB -коммуникационный кабель | |||
8 | Программное обеспечение для выполнения данных |
