PHA-100-WO
Piezohannas
PHA-100-WO
Схема ультразвукового преобразователя 100 кГц с трансформатором
![P9} y} o) u (kdybg] `(2 [(UGC](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/ipBqnKjlRikSoknqirin/P9-Y-O-U-K.png) Ультразвуковой датчик расстояния |  Датчик расстояния |
|
Введение:
Ультразвуковой датчик PHA-100-WO имеет функции передатчика и приемника. Это тип дальнего расстояния, как правило, можно использовать для искателя ультразвукового диапазона, ультразвукового датчика для неконтактных объектов, ультразвукового датчика расстояния, датчика ультразвукового уровня жидкости и т. Д. Если у вас есть какие-либо вопросы для других приложений, свяжитесь с нами для получения подробной информации.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 100 кГц Ультразвуковой датчик |
| |
Модель | PhA-100-Wo | ||
Частота | 100 кГц ± 5% | ||
Расстояние обнаружения | 0.15～2M | ||
Минимум Параллельный LMpedance | 320 Ом ± 20％ | ||
760pf ± 20％@1 кГц | |||
Чувствительность | С загрузкойНапряжение за рулем：750vpp，Расстояние： 0,3м， Эхо -амплитуда：180 мВ | ||
Вершина горы Напряжение＜800 Vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча полуосновной @-3db: 7,2 ° ± 1， Резкий угол: 7,0 ° ± 2 | ||
Корпус Материал | PVDF | ||
Применение | Измерение расстояния | ||
IP68 | |||
Уровень защиты | 46 г ± 5％ (Длина：10 см） | ||
Инструкция по проводке | Интерфейс：Красный:преобразователь+，Белый:преобразователь- Черный: экранированный（（Датчик температуры необязательно） | ||
Кривая допуска | Структура продукта | ||
|
| ||

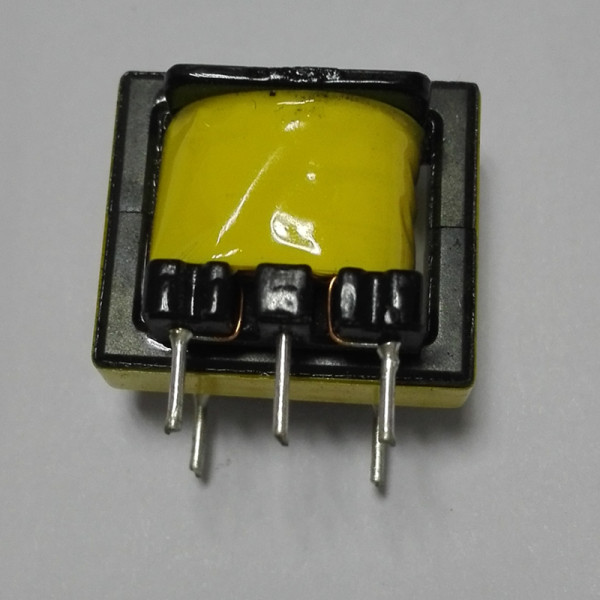

Трансформатор ：
