PHA-200-01X
Piezohannas
PHA-200-01X
Датчик ультразвукового датчика ультразвукового датчика для ультразвуковых газов для ультразвуковых газов.
Параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PhA-200-01X | ||
Взрывная газовая атмосфера | Работа обычно | ||
Диаметр активной зоны | 15 мм | ||
Частота
| 200 кГц ±5% | ||
Рекомендуемый диапазон | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 360 Ом ± 20％ | ||
Емкость | 500pf ± 20％@1 кГц | ||
Чувствительность | Напряжение за рулем：800vpp，Расстояние:0,6 м， Эхо -амплитуда：40 мВ | ||
Работа Напряжение | Вершина горы Напряжение＜1000 VPP | ||
Работа Температура | -40～+80 ℃ | ||
Давление | 16Килограммы или 1,6 МПа | ||
Применение | (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7 ° ± 2 ， Резкий угол: 18 ° ± 4 | ||
Корпус Материал | Титановый сплав | ||
Заявление | Ультразвуковой счетчик потока газа | ||
Монтаж Измерение | адаптируется в соответствии с клиентомСтребования | ||
Уровень защиты | IP68 | ||
Масса | 20 г ± 5％（ Длина：20 см） | ||
Инструкции по проводке | Интегрированный интерфейс：Красный+，Белый-，Черный: экранированный （ дефолт : без Датчик температуры）
| ||

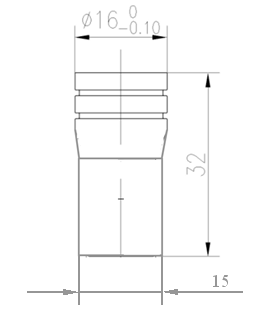

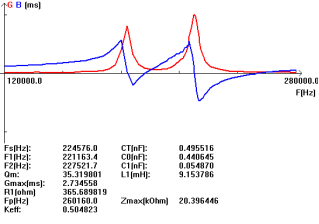

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Ультразвуковые газомеры применение:
