PHA-33-G
Piezohannas
PHA-33-G
Ультразвуковой дистанционный преобразователь на расстоянии длиной 35 кГц для позиционирования в воздухе
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 35 кГц горизонтальный не направленный преобразователь |
| |
Модель | PHA-33-G | ||
Частота | 33 кГц ± 5% | ||
Расстояние обнаружения | 0,10 ～ 15m | ||
Минимум Параллельный LMpedance | 600 Ом ± 20 ％ | ||
3700pf ± 20 ％ @1 кГц | |||
Чувствительность | Радиационный диапазон 10м | ||
Вершина горы Напряжение＜600vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| Horizontalnon-направляющий：Вертикальное направление(Продолжительность пучка)Ширина луча с половиной мощности@-3db: 11 ° ± 2 ， Острый угол :: 23 ° ± 4 | ||
Корпус Материал | Аэрофом，Пома | ||
Применение | Позиционирование в воздухе, всенаправленный источник звука | ||
10 мм | |||
Уровень защиты | IP66 | ||
Масса | 240 г ± 5 ％ | ||
Инструкции по проводке | Интегрированный интерфейс: красный+， белый-черный: экранированный провод （Датчик температуры необязательно)
| ||

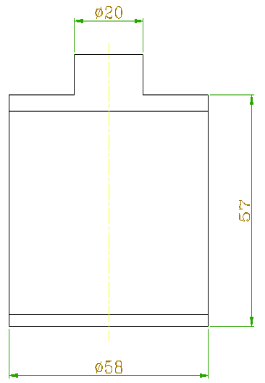

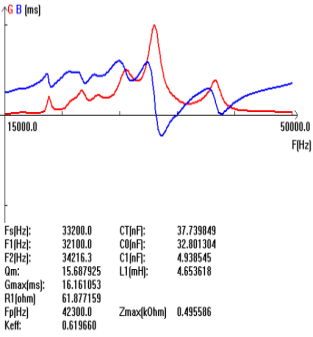

Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:

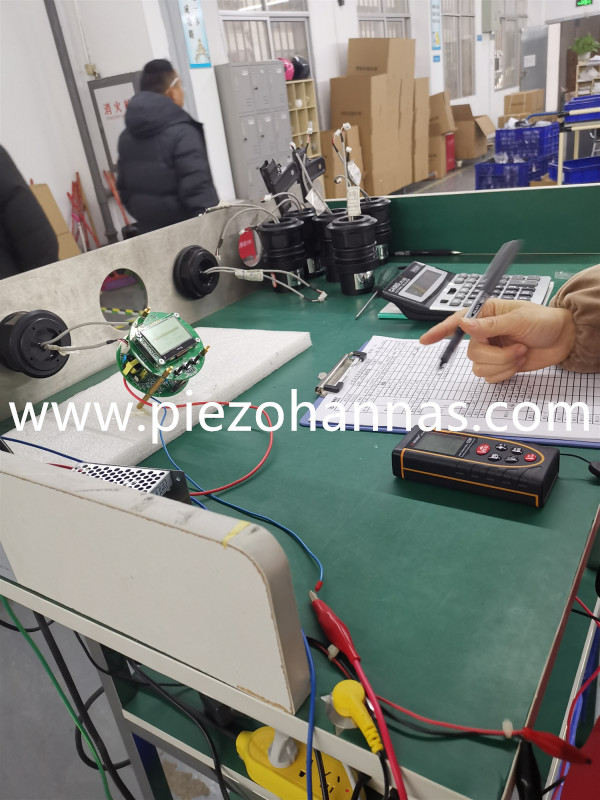

Отдел производства:
Ультразвуковой дистанционный преобразователь на расстоянии длиной 35 кГц для позиционирования в воздухе
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 35 кГц горизонтальный не направленный преобразователь |
| |
Модель | PHA-33-G | ||
Частота | 33 кГц ± 5% | ||
Расстояние обнаружения | 0,10 ～ 15m | ||
Минимум Параллельный LMpedance | 600 Ом ± 20 ％ | ||
3700pf ± 20 ％ @1 кГц | |||
Чувствительность | Радиационный диапазон 10м | ||
Вершина горы Напряжение＜600vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| Horizontalnon-направляющий：Вертикальное направление(Продолжительность пучка)Ширина луча с половиной мощности@-3db: 11 ° ± 2 ， Острый угол :: 23 ° ± 4 | ||
Корпус Материал | Аэрофом，Пома | ||
Применение | Позиционирование в воздухе, всенаправленный источник звука | ||
10 мм | |||
Уровень защиты | IP66 | ||
Масса | 240 г ± 5 ％ | ||
Инструкции по проводке | Интегрированный интерфейс: красный+， белый-черный: экранированный провод （Датчик температуры необязательно)
| ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Отдел производства:
