PHA-200-01CC
Piezohannas
PHA-200-01CC
200 кГц ультразвуковой датчик на расстоянии 1М на расстоянии 1M
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц Ультразвуковой датчик |
| |
Модель | PhA-200-01CC | ||
Частота | 200 кГц ±5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 1500 Ом ± 20％ | ||
520pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние:0,3м， Эхо -амплитуда：15мв. | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 8 ° ± 2， Острый угол :: 20 ° ± 4 | ||
Корпус Материал | PVDF | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
измерение：12*10 | |||
Уровень защиты | IP68 | ||
Масса | 12G ± 5％ ( Lэн：40 см） | ||
Инструкции по проводке | integratЭд тип：разъем：Красный+，Белый-， черный: щитЭд провод； (Датчик температуры необязательно) | ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры

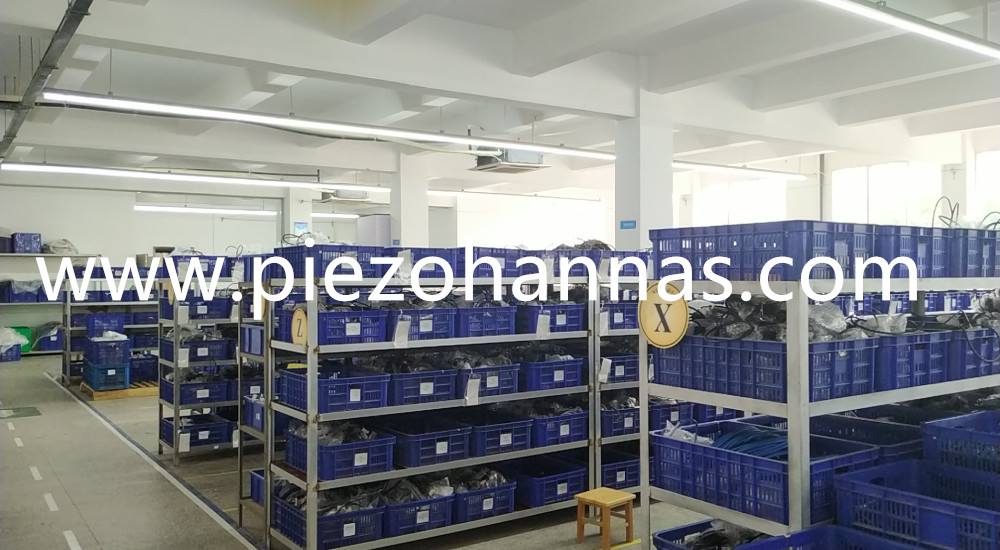

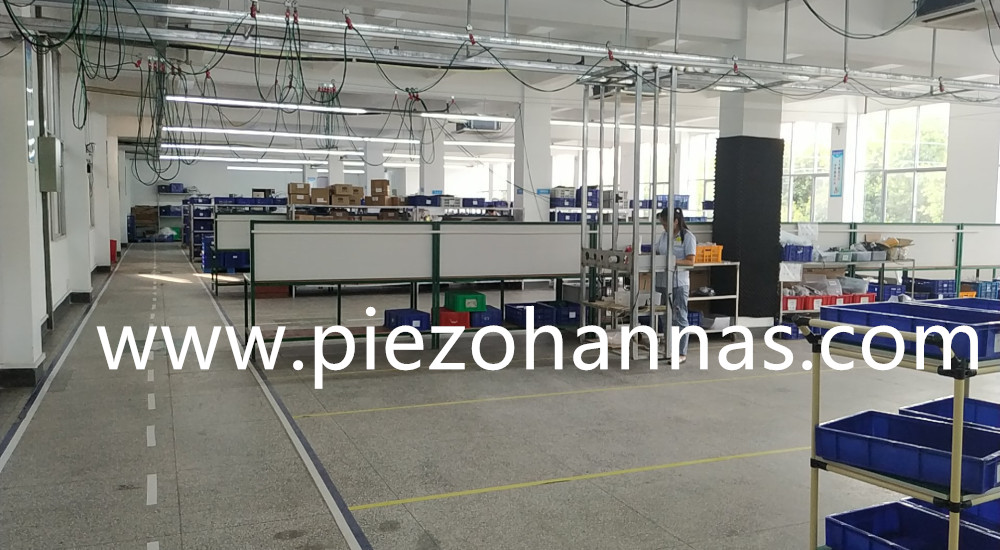

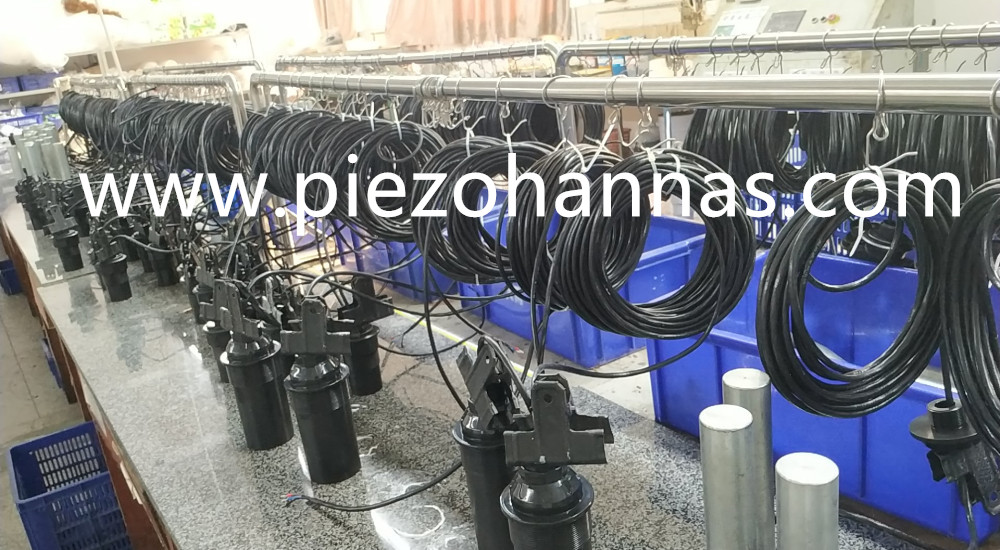

Отдел производства:
