PHA-40-12PB
Piezohannas
PHA-40-12PB

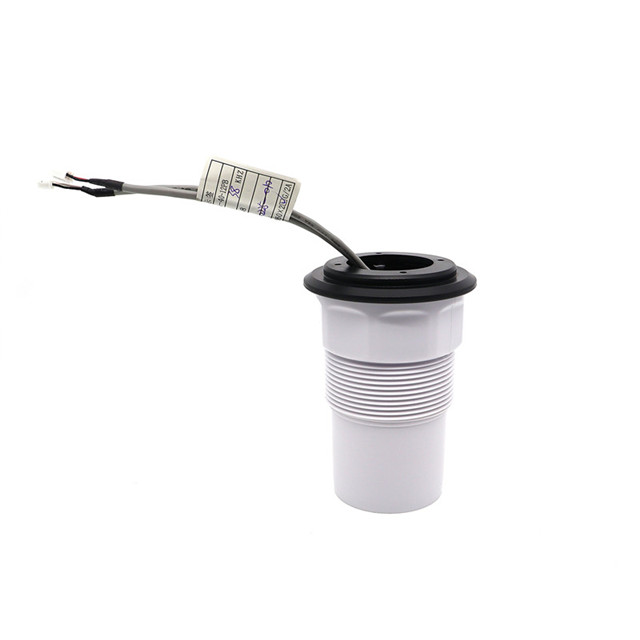

Ультразвуковой датчик высокой мощности 40 кГц для датчика уровня
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 40 кГц антикоррозионный преобразователь Пб тип |
| |
Модель | PHA-40-12PB | ||
Частота | 40 кГц ± 5% | ||
Расстояние обнаружения | 0,5 ～ 12m | ||
Минимум Параллельный LMpedance | 320 Ом ± 20 ％ | ||
3400pf ± 20 ％ @1 кГц | |||
Чувствительность | Напряжение за рулем：700vpp ， Расстояние: 0,6 м ， Эхо -амплитуда: 530 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40 ～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 10 ° ± 2 ， Острый угол: 23 ° ± 4 | ||
Корпус Материал | POM 、 PVDF физическая печать | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Внизу с нитью: M60 × 2 или G2A | |||
Уровень защиты | IP68 | ||
Масса | 480 г ± 5 ％ | ||
Инструкции по проводке | Интегрированный тип: разъем（3pin, 2,54 мм Терминал) ：Красный+， белый ， черный: экранированный провод ； разъем（3 сВ, 2,0 мм Терминал）： Белый, черный: датчик температуры (MF58） | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя расстояния :
Схематическая схема датчика температуры:
Инструкция кабеля интегрированного типа: :
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Применение датчика ультразвукового уровня:
Измерение ультразвукового уровня является высокооборотным решением для краткосрочного и дальнего измерения, даже в сложных условиях окружающей среды, таких как вибрации и пыль. Измерение ультразвукового уровня-это неконтактная технология, используемая в многочисленных промышленных районах для мониторинга и контроля уровня жидкостей, суспензий и твердых веществ.Ультразвуковые / уровни датчиков измеряют расстояние, используя ультразвуковые волны. Датчик излучает ультразвуковую волну и получает волну, отраженную обратно от цели. Ультразвуковые / уровни датчиков измеряют расстояние до цели, измеряя время между излучением и приемом.
