PHW-1M-01NA
Piezohannas
PHW-1M-01NA
1 МГц титановый сплав ультразвуковой датчик глубины для ультразвукового потока
1 Введение
Underwater sanderпреобразователь Использование ультразвуковые волны до передачи под водой и отражается, когда Oни встретить измеренный объект. Он может обнаружить расстояние между датчиком и измеренным объектом и тогда передает На корабли, буи, подводные беспилотные воздушные транспортные средства и т. Д. В качестве оправдателя глубины его также можно использовать для измерения подводного расстояния.
Уровень защиты продукта достигает уровня IP68, и он может быть пропитана в течение длительного времени под водой 100 метров без повреждений.(Обратите внимание, что часть прибора для кабеля должна быть надежно запечатана после проводки, чтобы избежать воды)
2. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц Подводный ультразвук преобразователь |
| |
Модель | PhW-1M-01NA | ||
Частота | 1 МГц±5% | ||
Расстояние обнаружения | 005～3m | ||
Минимум Параллельный LMpedance | 90 Ом ± 20％ | ||
1040pf ± 20％@1 кГц | |||
Чувствительность | Излучающее напряжение: 24vpp ， Расстояние ： 0,3 млн. Эхо -амплитуда: 400 мВ | ||
Вершина горы Напряжение＜ 300vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0.3MPA | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 5 ° ± 1 ， Острый угол :: 11 ° ± 2 | ||
Корпус Материал | Титановый сплав | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 28 г ± 5％（Длина ： 13 см) | ||
Инструкции по проводке | Красный+， белый ， черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||

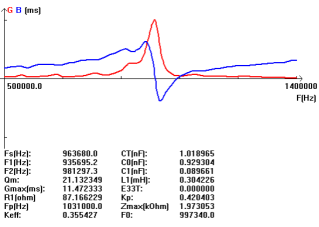

Кривая допуска | Структура продукта | ||
|
| ||
3. Схема датчика температуры схема датчика, схема тестовой схемы схема
1 МГц титановый сплав ультразвуковой датчик глубины для ультразвукового потока
1 Введение
Underwater sanderпреобразователь Использование ультразвуковые волны до передачи под водой и отражается, когда Oни встретить измеренный объект. Он может обнаружить расстояние между датчиком и измеренным объектом и тогда передает На корабли, буи, подводные беспилотные воздушные транспортные средства и т. Д. В качестве оправдателя глубины его также можно использовать для измерения подводного расстояния.
Уровень защиты продукта достигает уровня IP68, и он может быть пропитана в течение длительного времени под водой 100 метров без повреждений.(Обратите внимание, что часть прибора для кабеля должна быть надежно запечатана после проводки, чтобы избежать воды)
2. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц Подводный ультразвук преобразователь |
| |
Модель | PhW-1M-01NA | ||
Частота | 1 МГц±5% | ||
Расстояние обнаружения | 005～3m | ||
Минимум Параллельный LMpedance | 90 Ом ± 20％ | ||
1040pf ± 20％@1 кГц | |||
Чувствительность | Излучающее напряжение: 24vpp ， Расстояние ： 0,3 млн. Эхо -амплитуда: 400 мВ | ||
Вершина горы Напряжение＜ 300vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0.3MPA | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 5 ° ± 1 ， Острый угол :: 11 ° ± 2 | ||
Корпус Материал | Титановый сплав | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 28 г ± 5％（Длина ： 13 см) | ||
Инструкции по проводке | Красный+， белый ， черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||
Кривая допуска | Структура продукта | ||
|
| ||
3. Схема датчика температуры схема датчика, схема тестовой схемы схема
![I [5@a] v8h} t8gn} arq0tr9c](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/imBqnKjlRinSmjnrpqio/I-A-V8H-T8.png)
![Lfkwqjie1bzm1q] qn2@e4} b](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/irBqnKjlRinSmjnrmqiq/LFKWQJIE1B.png)
