PHA-49-08PA
Piezohannas
PHA-49-08PA
Ультразвуковой преобразователь Anti-Corrosion 50 кГц для измерения ультразвукового уровня
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 49 кГц антикоррозий датчик PA тип（интегрированный тип） | | |
Модель | PHA-49-08PA | ||
Частота | 49 кГц ± 5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимум Параллельный LMpedance | 300 Ом ± 20％ | ||
2100pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：850vpp，Расстояние: 0,6 м， Эхо -амплитуда：450 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной власти@-3db: 9 ° ± 2 ， Острый угол: 20 ° ± 4 | ||
Корпус Материал | PVDF | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Внизу с нитью ：M48 × 2 Или G1-1/2 | |||
Уровень защиты | IP68 | ||
Масса | 340 г ± 5％ | ||
Инструкции по проводке | Интегрированный тип:разъем（3pin, 2,54 мм Терминал) ：Красный+， белыйЧерный: экранированный； разъем（3pin, 2,0 мм Терминал) ：белый, черный: датчик температуры（MF58） ； | ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Применение измерения ультразвукового уровня:
Измерение ультразвукового уровня является высокооборотным решением для краткосрочного и дальнего измерения, даже в сложных условиях окружающей среды, таких как вибрации и пыль. Измерение ультразвукового уровня-это неконтактная технология, используемая в многочисленных промышленных районах для мониторинга и контроля уровня жидкостей, суспензий и твердых веществ.
Ультразвуковой преобразователь уровня излучает акустические импульсы в узком пучке, перпендикулярной поверхности датчика. Приемопередатчик уровня измеряет время распространения между излучением импульса и приемом Echo для расчета расстояния от датчика до материала. Изменения скорости звука из -за изменений температуры в допустимом диапазоне автоматически компенсируются интегральным датчиком температуры.

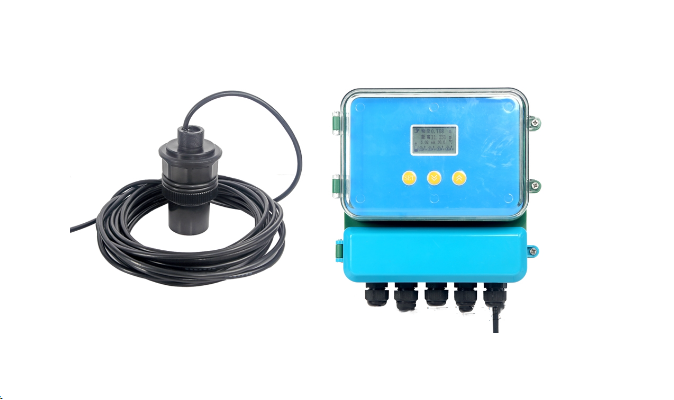

ПриложениеИзображение:
Ультразвуковой преобразователь Anti-Corrosion 50 кГц для измерения ультразвукового уровня
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 49 кГц антикоррозий датчик PA тип（интегрированный тип） | | |
Модель | PHA-49-08PA | ||
Частота | 49 кГц ± 5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимум Параллельный LMpedance | 300 Ом ± 20％ | ||
2100pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：850vpp，Расстояние: 0,6 м， Эхо -амплитуда：450 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной власти@-3db: 9 ° ± 2 ， Острый угол: 20 ° ± 4 | ||
Корпус Материал | PVDF | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Внизу с нитью ：M48 × 2 Или G1-1/2 | |||
Уровень защиты | IP68 | ||
Масса | 340 г ± 5％ | ||
Инструкции по проводке | Интегрированный тип:разъем（3pin, 2,54 мм Терминал) ：Красный+， белыйЧерный: экранированный； разъем（3pin, 2,0 мм Терминал) ：белый, черный: датчик температуры（MF58） ； | ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Применение измерения ультразвукового уровня:
Измерение ультразвукового уровня является высокооборотным решением для краткосрочного и дальнего измерения, даже в сложных условиях окружающей среды, таких как вибрации и пыль. Измерение ультразвукового уровня-это неконтактная технология, используемая в многочисленных промышленных районах для мониторинга и контроля уровня жидкостей, суспензий и твердых веществ.
Ультразвуковой преобразователь уровня излучает акустические импульсы в узком пучке, перпендикулярной поверхности датчика. Приемопередатчик уровня измеряет время распространения между излучением импульса и приемом Echo для расчета расстояния от датчика до материала. Изменения скорости звука из -за изменений температуры в допустимом диапазоне автоматически компенсируются интегральным датчиком температуры.
ПриложениеИзображение:
