| Количество: | |
|---|---|
PHW-2M-01E
Piezohannas
PHW-2M-01E
Ультразвуковое преобразователь сплавов титанового сплава для ультразвукового сплава для ультразвукового потока
Предметы | Технические параметры | Изображение | |
Имя | Вставленная транс -датчик потока трубки |
| |
Модель | Pha-2M-01E | ||
Частота | 2 МГц ± 30 кГц | ||
Расстояние обнаружения | 0.03～2M | ||
Минимальный параллельный LMpedance |
5 Ом ± 20％ | ||
3200PF ± 20％@1 кГц | |||
Чувствительность | Напряжение вождения зонда:24vpp、 Расстояние:0,3м、 Эхо -амплитуда ：1,01 В. | ||
Вершина горы Напряжение＜150vpp | |||
-40～+80 ℃ | |||
≤3 килограмма или 0,3 МПа | |||
| (Продолжительность пучка)Полуопространенная ширина луча @-3db: 2 ° ± 0,5 ， Острый угол: 4 ° ± 1 | ||
Жилищный материал | Пома | ||
Применение | Ультразвуковой течет， Подводный Разрушитель | ||
Согласно с Структура продукта | |||
Уровень защиты | IP68 | ||
Масса | 50 г ± 5％ (Длина:2M） | ||
Проводка инструкции | Красный:преобразователь+,Белый:преобразователь-， Черный: экранированный провод ； （ Датчик температуры Необязательно) | ||

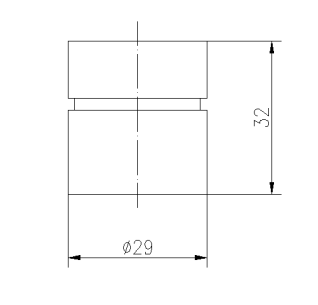

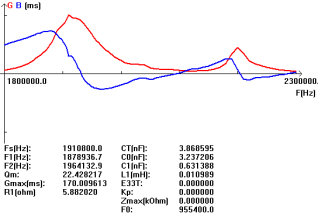

Кривая допуска | Структура продукта | ||
|
| ||
Ультразвуковое применение измерителя потока:
Конструкция ультразвукового расхода может быть выполнена с помощью преобразователей вверх и вниз по течению, датчиков и отражателя. Принцип работы ультразвукового расчетного измерителя состоит в том, что он использует звуковые волны для разрешения скорости жидкости в трубе. В трубе есть два условия, например, нет потока и течь. В первом условии частоты ультразвуковых волн передаются в трубу, а его показания из жидкости аналогичны. Во втором условии частота отраженной волны является разнородной из -за эффекта допплера.
